Fracture par compression aiguë avec cartographie de la moelle osseuse

Aquilion ONE / PRISM Edition

Ce patient s'est présenté avec des douleurs au milieu du dos. Un examen spectral de la colonne vertébrale thoracique-lombaire a été réalisé à des fins d'évaluation. L'analyse spectrale montre une fracture par compression aiguë de la vertèbre T12.

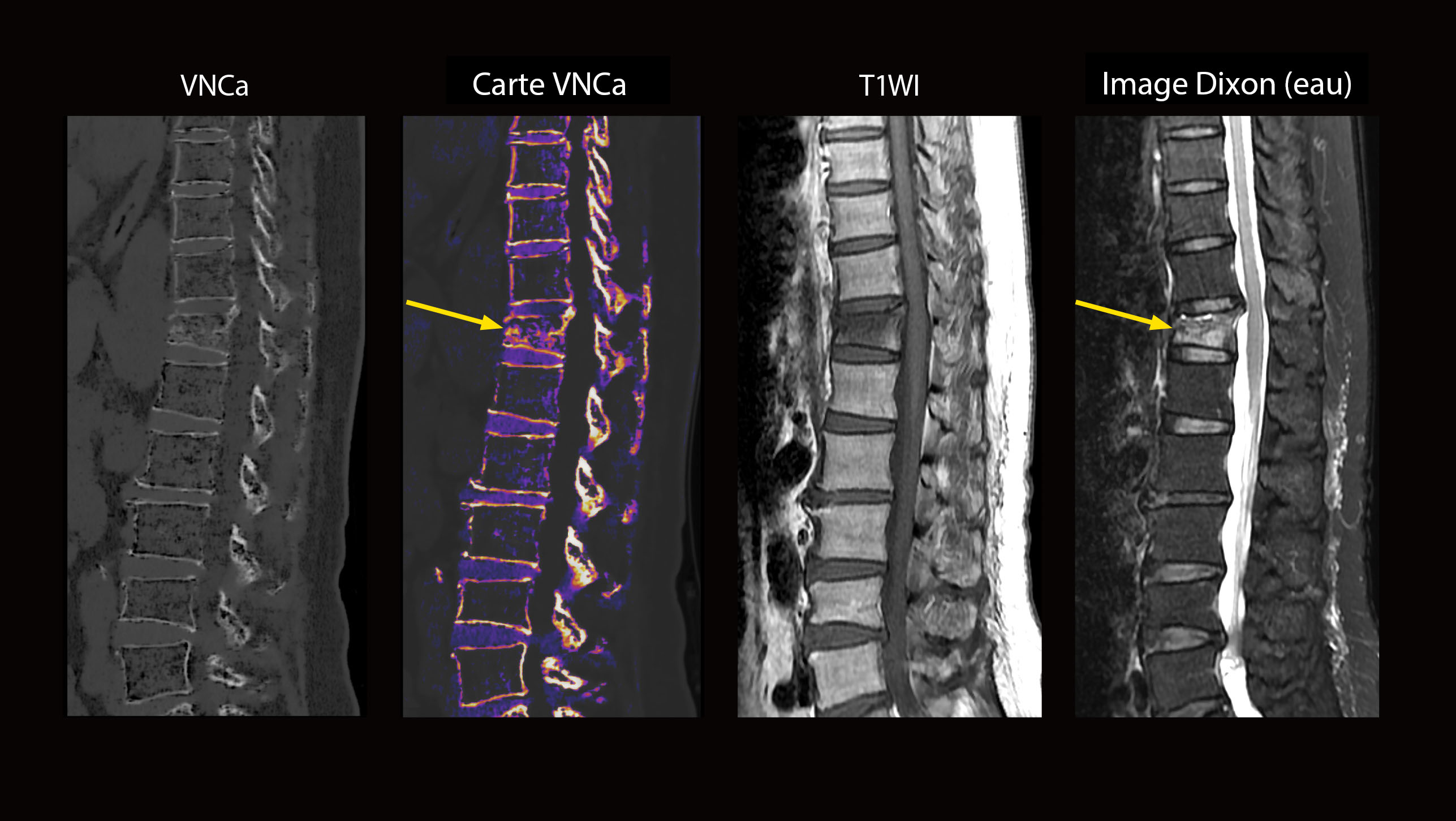

La cartographie spectrale de la moelle osseuse montre une densité accrue de la moelle T12 sur l'image VNCa (virtuelle sans calcium), ce qui est associé à une fracture aiguë. Une IRM a été réalisée. L'image pondérée T1 et l'image à base d'eau de Dixon ont confirmé les résultats de la tomodensitométrie spectrale.

×

Métastases de la colonne vertébrale - analyse de la carte d'iode

Aquilion ONE / PRISM Edition

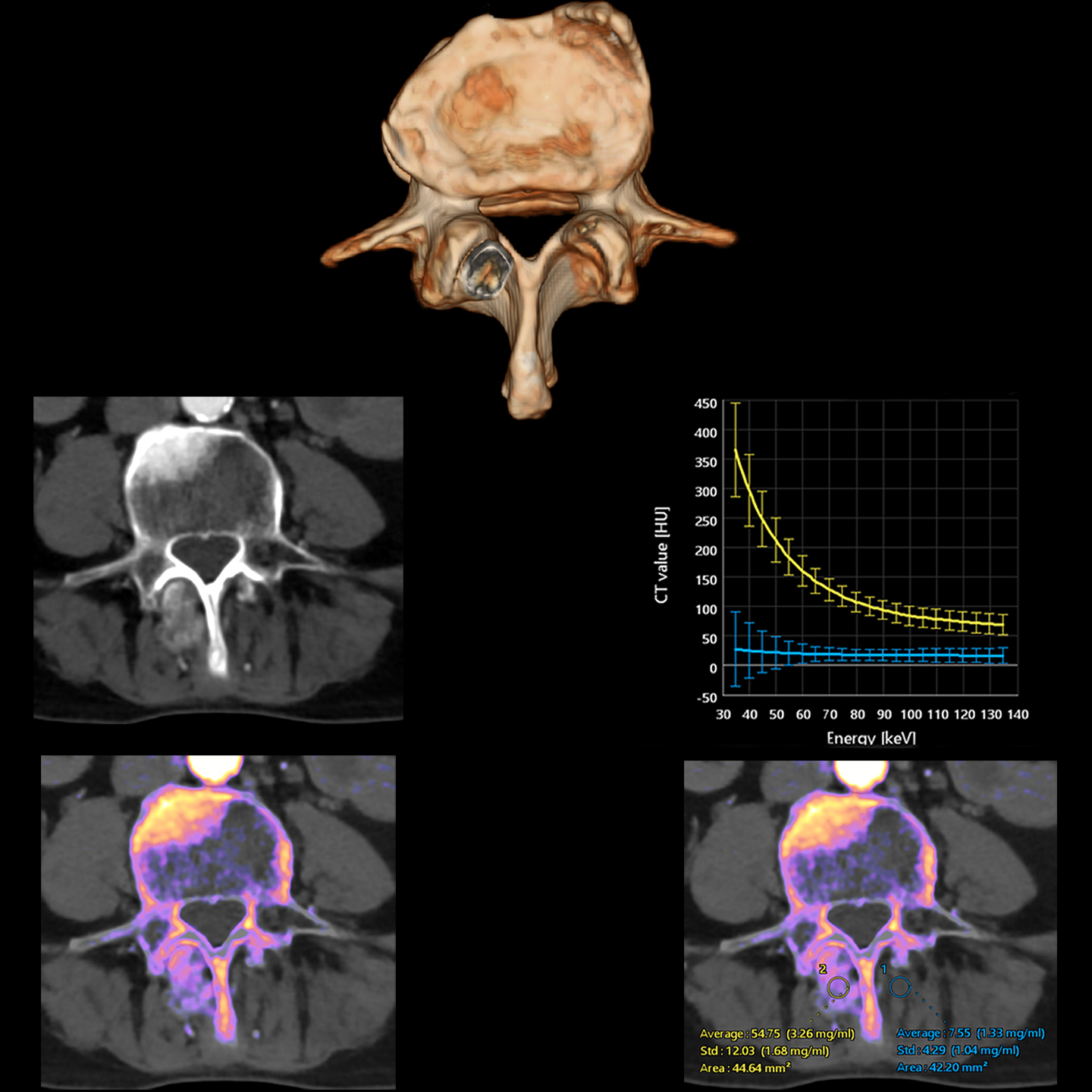

La TDM spectrale avec apprentissage profond de la colonne vertébrale a révélé une métastase chez ce patient.

La DLR spectrale offre une excellente séparation énergétique, ce qui permet à la carte de l'iode de mettre clairement en évidence les régions où l'iode est absorbé.

La quantification de la concentration d'iode peut faciliter une évaluation plus précise des masses bénignes et malignes.

Visualisation des paramètres d’examen

Mode d’examen

Spectral Helical

Collimation

0,5 mm x 80

kVp

80/135

mAs

SURE Exposure

Temps de rotation

0,5 s

Plage d’acquisition

644,0 mm

CTDIvol

10,9 mGy

PDL

752,3 mGy·cm

Dose efficace

10,9 mSv

Facteur k

0,0145 (AAPM Report 96)

Aquilion ONE / PRISM Edition Métastases de la colonne vertébrale - analyse de la carte d'iode

×

Aquilion ONE / PRISM Edition ⁠ Analyse de la goutte

Aquilion ONE / PRISM Edition

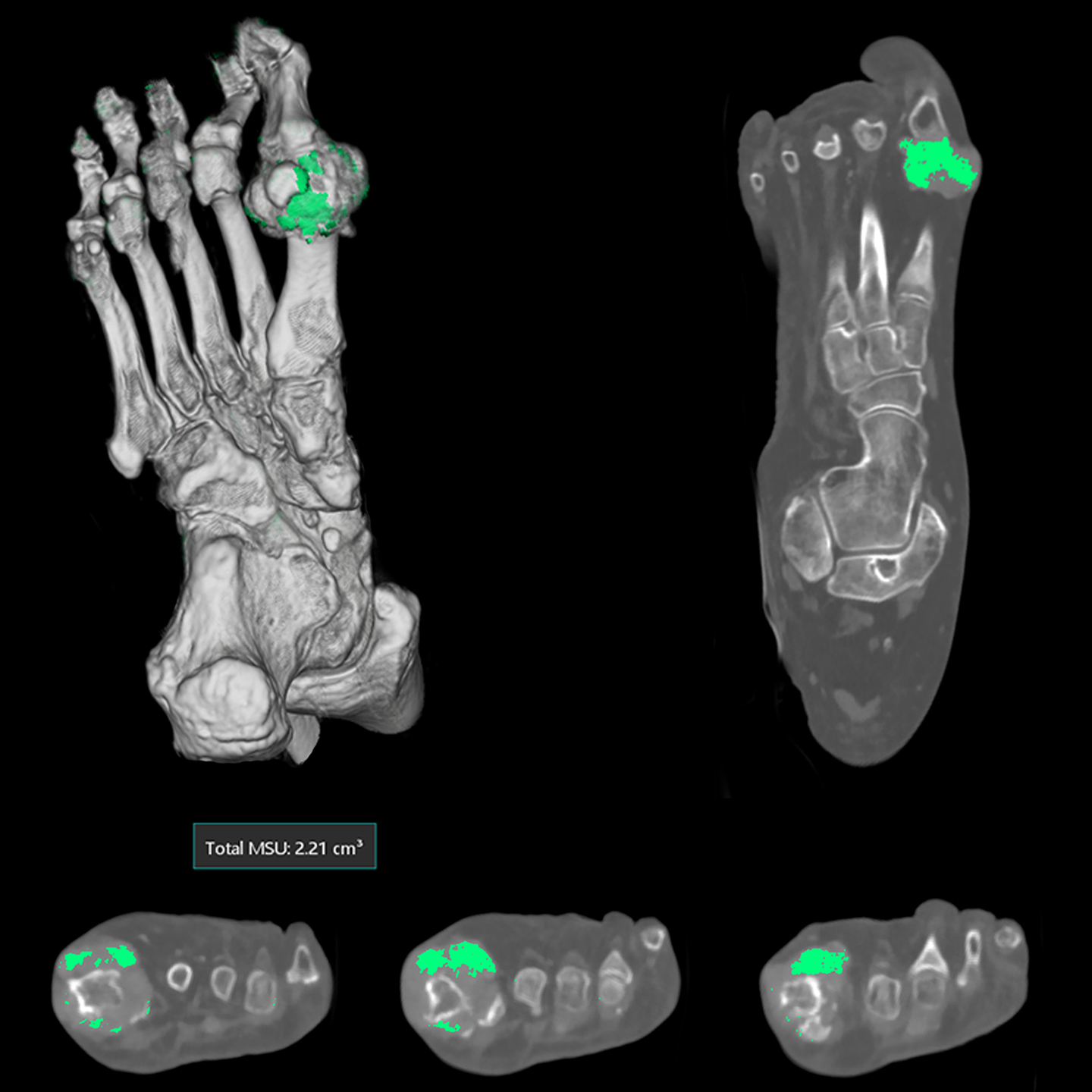

TDM spectrale avec apprentissage profond du pied pour la visualisation et la quantification de l'urate monosodique (MSU) dans l'articulation métatarsophalangienne de l'hallux. La reconstruction spectrale par apprentissage profond permet de déterminer le volume du MSU et d'appliquer des couleurs sur des images 3D/2D afin d'améliorer la visualisation du MSU.

Visualisation des paramètres d’examen

Mode d’examen Spectral Helical

Collimation 0,5 mm x 80

kVp 80/135

mAs 200

Temps de rotation 0,5 s

Plage d’acquisition 450,0 mm

CTDIvol 14,0 mGy

PDL 687,1 mGy·cm

Aquilion ONE / PRISM Edition ⁠ Analyse de la goutte

×
