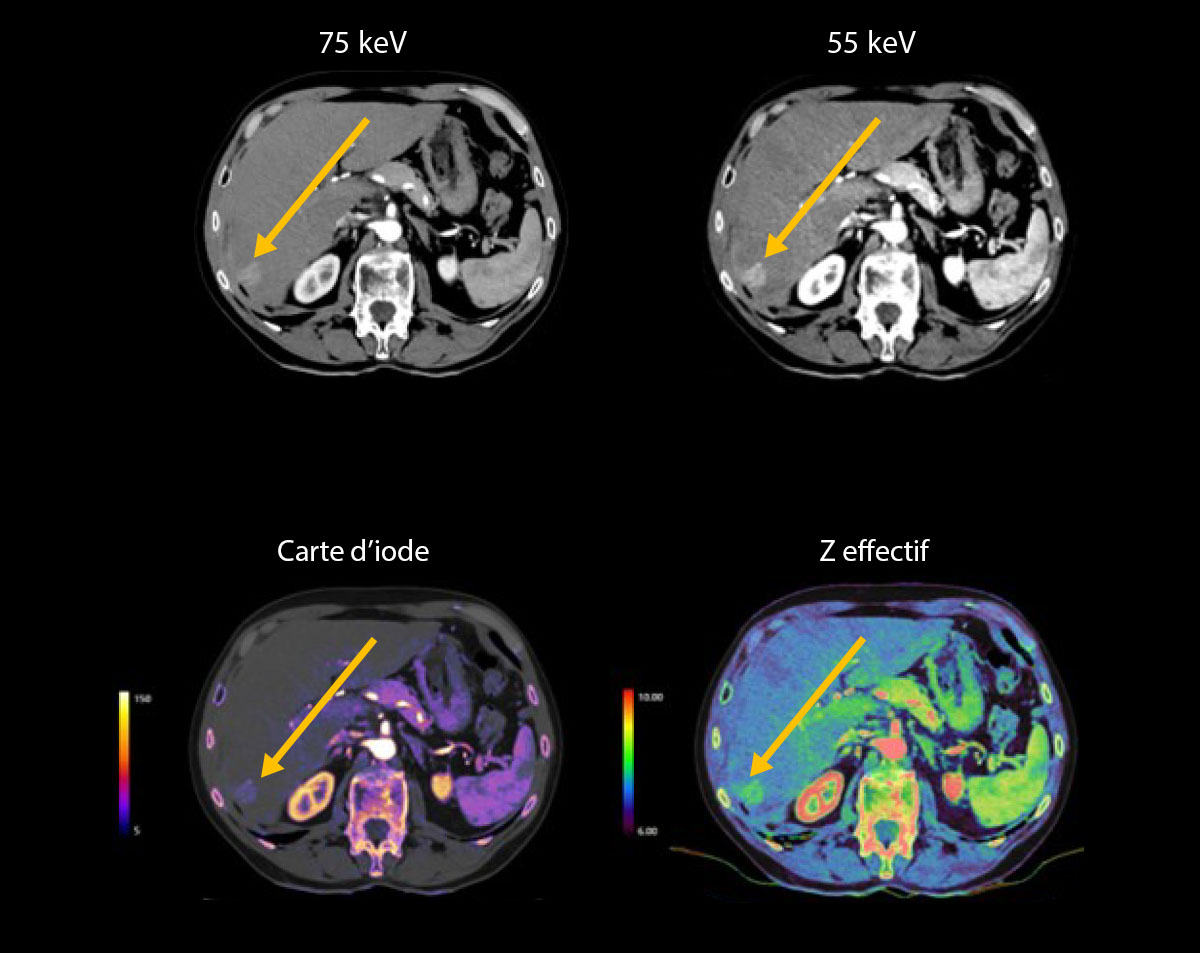

Lésion hépatique hypervasculaire

Aquilion ONE / PRISM Edition

Ce patient s'est présenté à l'hôpital pour une évaluation prégreffe. Une imagerie artérielle spectrale a été réalisée avec une injection de contraste iodé de 100 ml de 270 mg/ml, soit une réduction de l’agent de contraste de 32,5 % par rapport au protocole à énergie unique du site.

La diminution du volume d'agent de contraste administré au patient est réalisable par l'utilisation d'une énergie à faible keV, permettant ainsi une meilleure visibilité de l'iode. La lésion hypervasculaire peut être mieux définie sur l'image à faible keV et mieux visualisée sur la carte d'iode et l'image du Z effectif.

Visualisation des paramètres d’examen

Mode d’examen

Spectral Helical

Collimation

0,5 mm x 80

kVp

80/135

mAs

SURE Exposure

Temps de rotation

1 s

CTDIvol

12,6 mGy

PDL

937,6 mGy-cm

Dose efficace

14 mSv

Facteur k

0,015 (AAPM Report 96)

Aquilion ONE / PRISM Edition Lésion hépatique hypervasculaire

×

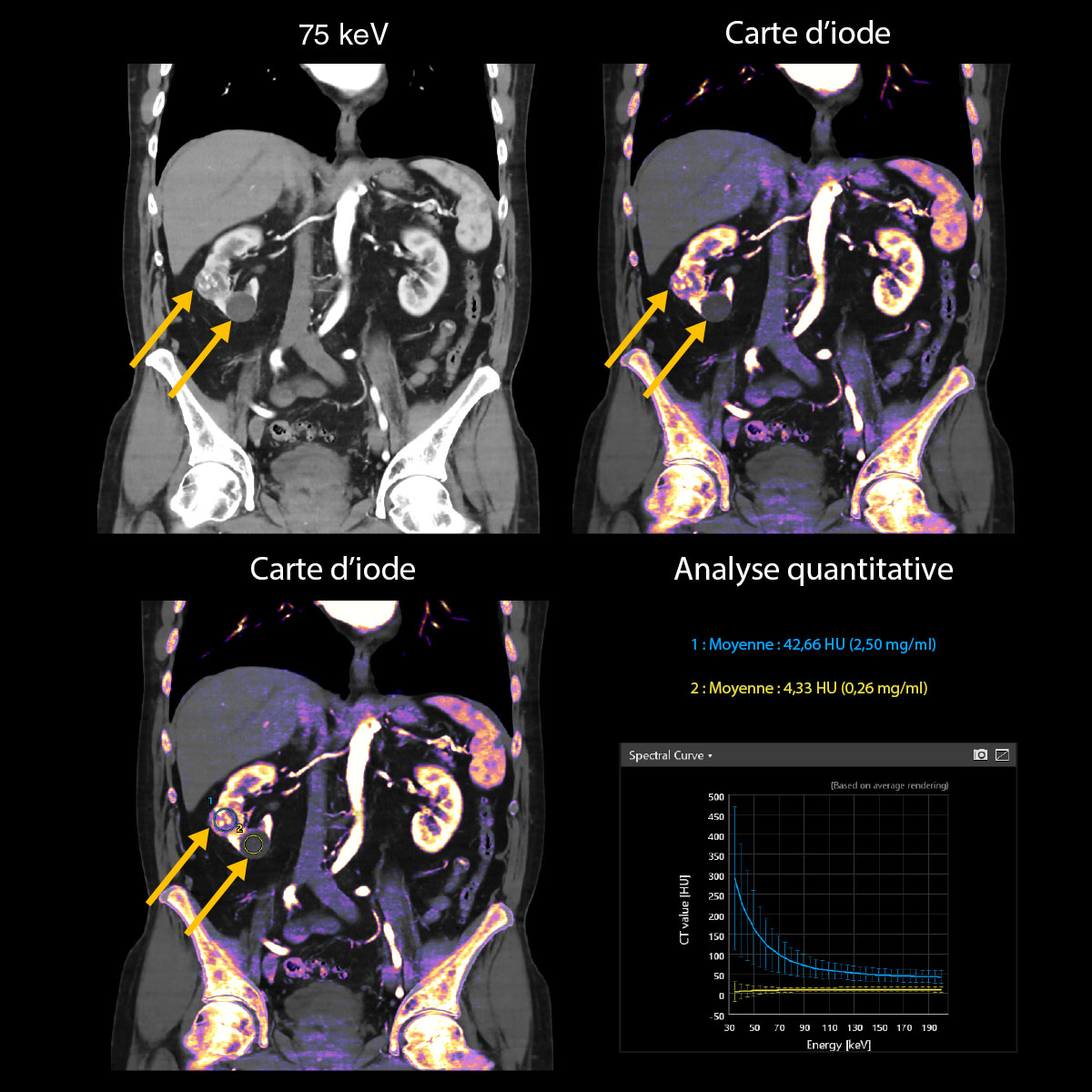

Tumeur du rein

Aquilion ONE / PRISM Edition

Un patient âgé s'est rendu à l'hôpital pour une évaluation d'une tumeur rénale droite en vue d'une possible néphrectomie partielle. Une TDM spectrale a été effectuée. La reconstruction spectrale par apprentissage profond, qui utilise des méthodes qualitatives et quantitatives, permet de différencier avec certitude les lésions rehaussées et les lésions non rehaussées.

La région d’intérêt bleue est placée dans la lésion rehaussée avec une concentration d'iode de 2,50 mg/ml où la courbe montre une augmentation du rehaussement à faible keV. La région d’intérêt jaune est placée dans la lésion non rehaussée et la courbe spectrale montre peu ou pas de variation des valeurs d'atténuation sur l'ensemble du spectre keV.

Visualisation des paramètres d’examen

Mode d’examen

Spectral Helical

Collimation

0,5 mm x 80

kVp

80/135

mAs

SURE Exposure

Temps de rotation

1 s

CTDIvol

12,6mGy

PDL

642,50 mGy-cm

Dose efficace

9,6 mSv

Facteur k

0,015 (AAPM Report 96)

Aquilion ONE / PRISM Edition Tumeur du rein

×

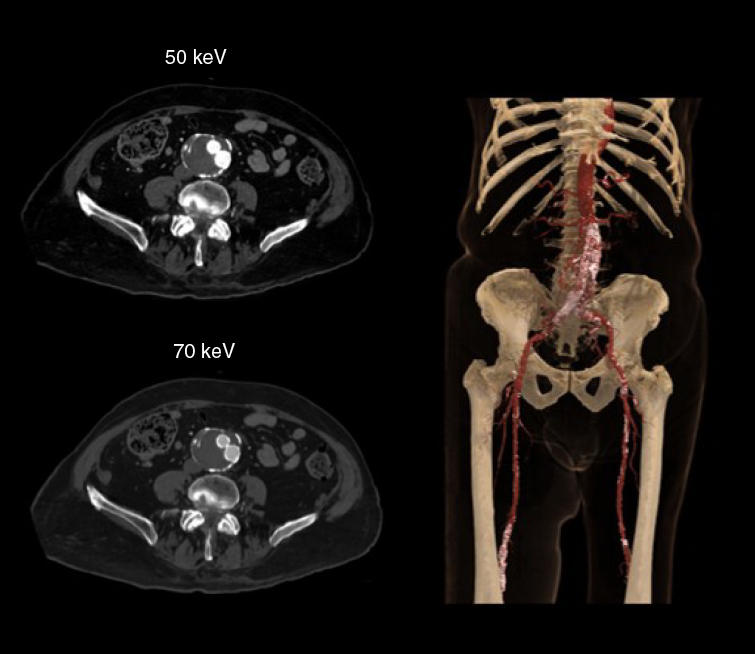

Angio-TDM de l'aorte avec dose d’agent de contraste réduite

Aquilion ONE / PRISM Edition

Un patient âgé s'est présenté à l'hôpital pour un examen de suivi de routine après la mise en place d'une endoprothèse endoluminale. Le patient a des antécédents médicaux de diminution du débit de filtration glomérulaire (DFG).

Pour minimiser le volume d’agent de contraste iodé administré, une TDM spectrale a été réalisée. L'utilisation de la gamme d'énergie spectrale à faible keV pour augmenter la visibilité de l'iode a permis une réduction de 32,5 % de la quantité d'iode par rapport à l'équivalent à énergie unique.

Visualisation des paramètres d’examen

Mode d’examen

Spectral Helical

Collimation

0,5 mm x 80

kVp

80/135

mAs

SURE Exposure

Temps de rotation

1 s

CTDIvol

12,6 mGy

PDL

812,1 mGy-cm

Dose efficace

12,18 mSv

Facteur k

0,015 (AAPM Report 96)

Aquilion ONE / PRISM Edition Angio-TDM de l'aorte avec dose d’agent de contraste réduite

×

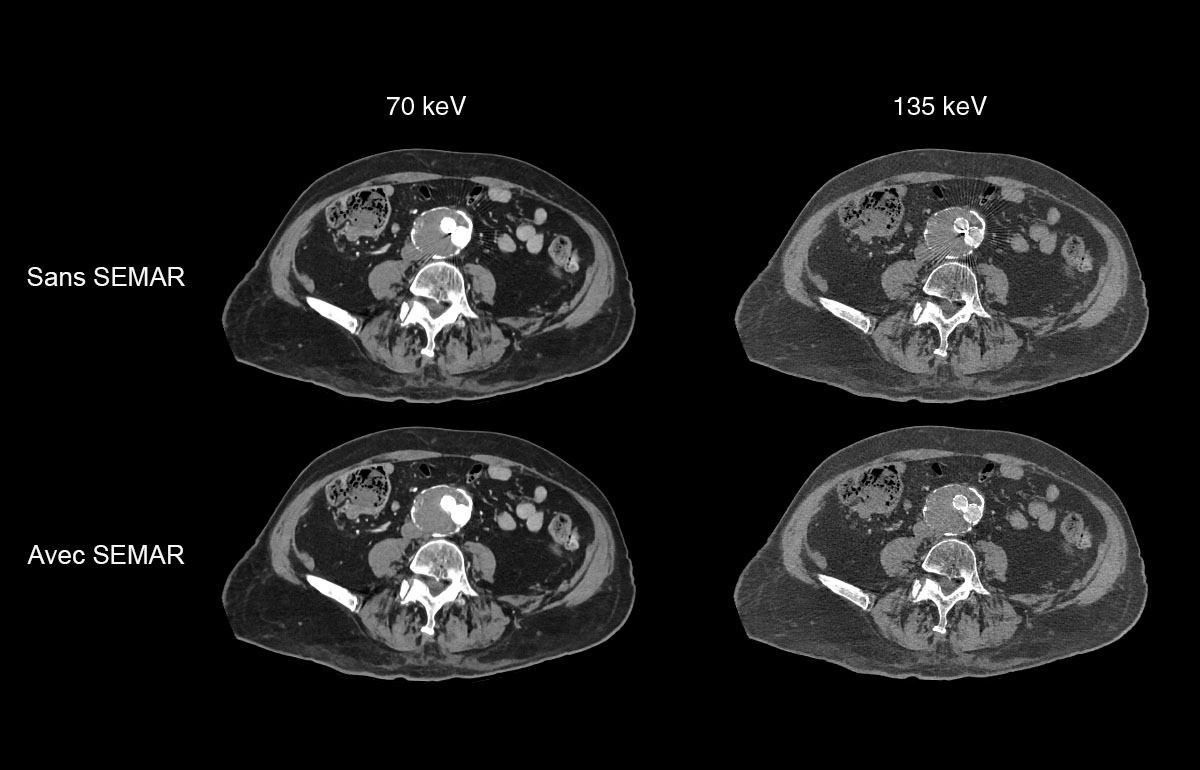

Imagerie spectrale avec atténuation des artefacts métalliques

Aquilion ONE / PRISM Edition

La TDM spectrale avec apprentissage profond peut combiner l’atténuation des artefacts métalliques avec l'énergie spectrale. L'utilisation de l'imagerie à haut keV est efficace pour réduire les artefacts métalliques générés par de petites structures métalliques complexes dans le corps, ce qui améliore l'évaluation des tissus mous.

Visualisation des paramètres d’examen

Mode d’examen Spectral Helical

Collimation 0,5 mm x 80

kVp 80/135

mAs SURE Exposure

Temps de rotation 1 s

CTDIvol 12,6 mGy

PDL 1 058 mGy-cm

Dose efficace 15,8 mSv

Facteur k 0,015 (AAPM Report 96)

Aquilion ONE / PRISM Edition Imagerie spectrale avec atténuation des artefacts métalliques

×

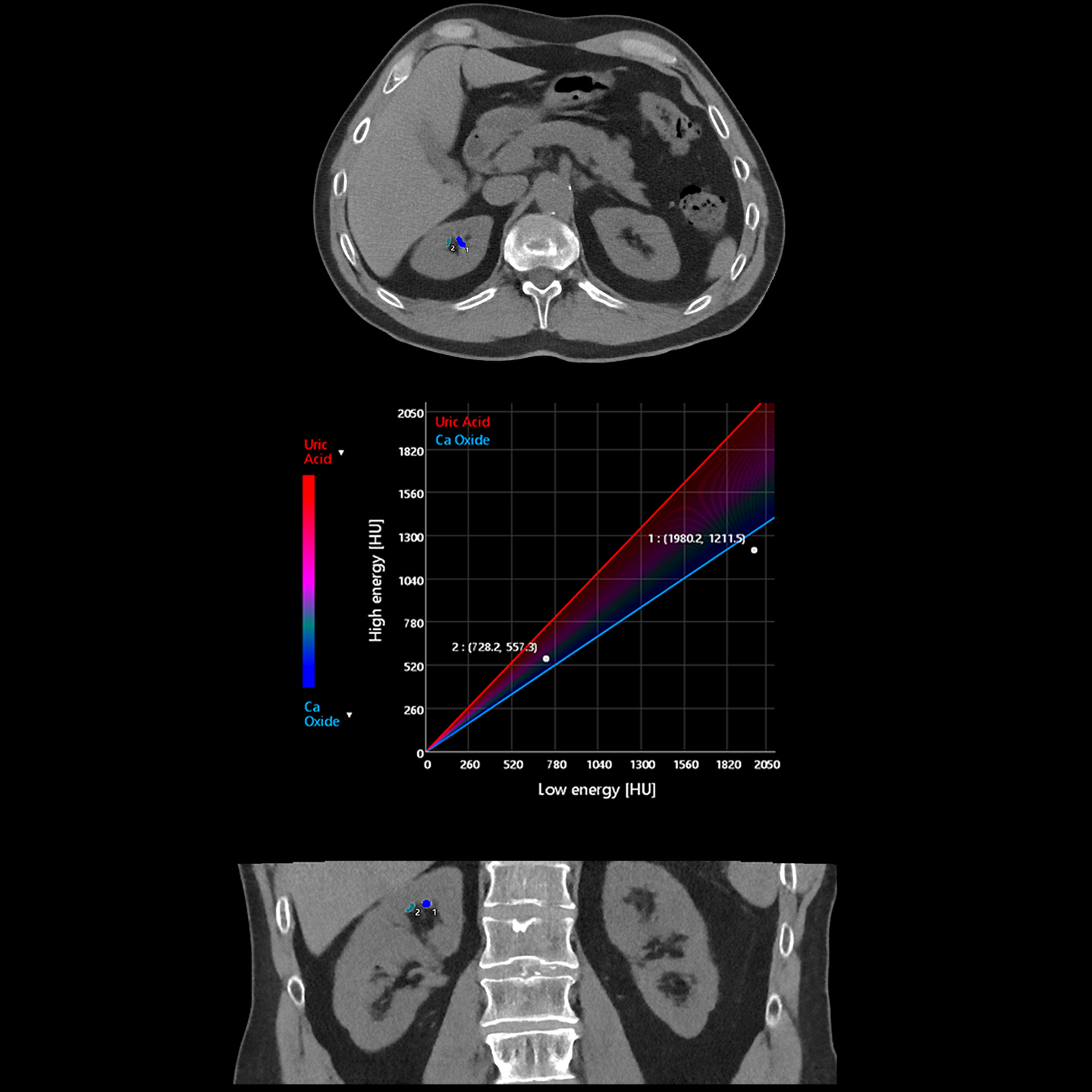

Analyse des calculs rénaux

Aquilion ONE / PRISM Edition

La TDM spectrale avec apprentissage profond permet une évaluation rapide et quantitative de la composition des calculs rénaux.

La composition des calculs rénaux est représentée de manière graphique et par une superposition de couleurs sur des images 2D à l'aide de l'application Vitrea Advanced Visualization.

Visualisation des paramètres d’examen

Mode d’examen

Spectral Helical

Collimation

0,5 mm x 280

kVp

80/135

mAs

245

Temps de rotation

0,5 s

Plage d’acquisition

140,0 mm

CTDIvol

10,3 mGy

PDL

130,3 mGy·cm

Dose efficace

1,95 mSv

Facteur k

0,015 (AAPM Report 96)

Aquilion ONE / PRISM Edition Analyse des calculs rénaux

×
