Embolie pulmonaire spectrale

Aquilion ONE / PRISM Edition

Ce patient s'est présenté avec un essoufflement. Une angio-TDM pulmonaire spectrale a été réalisée et des cartes d'iode ont été générées.

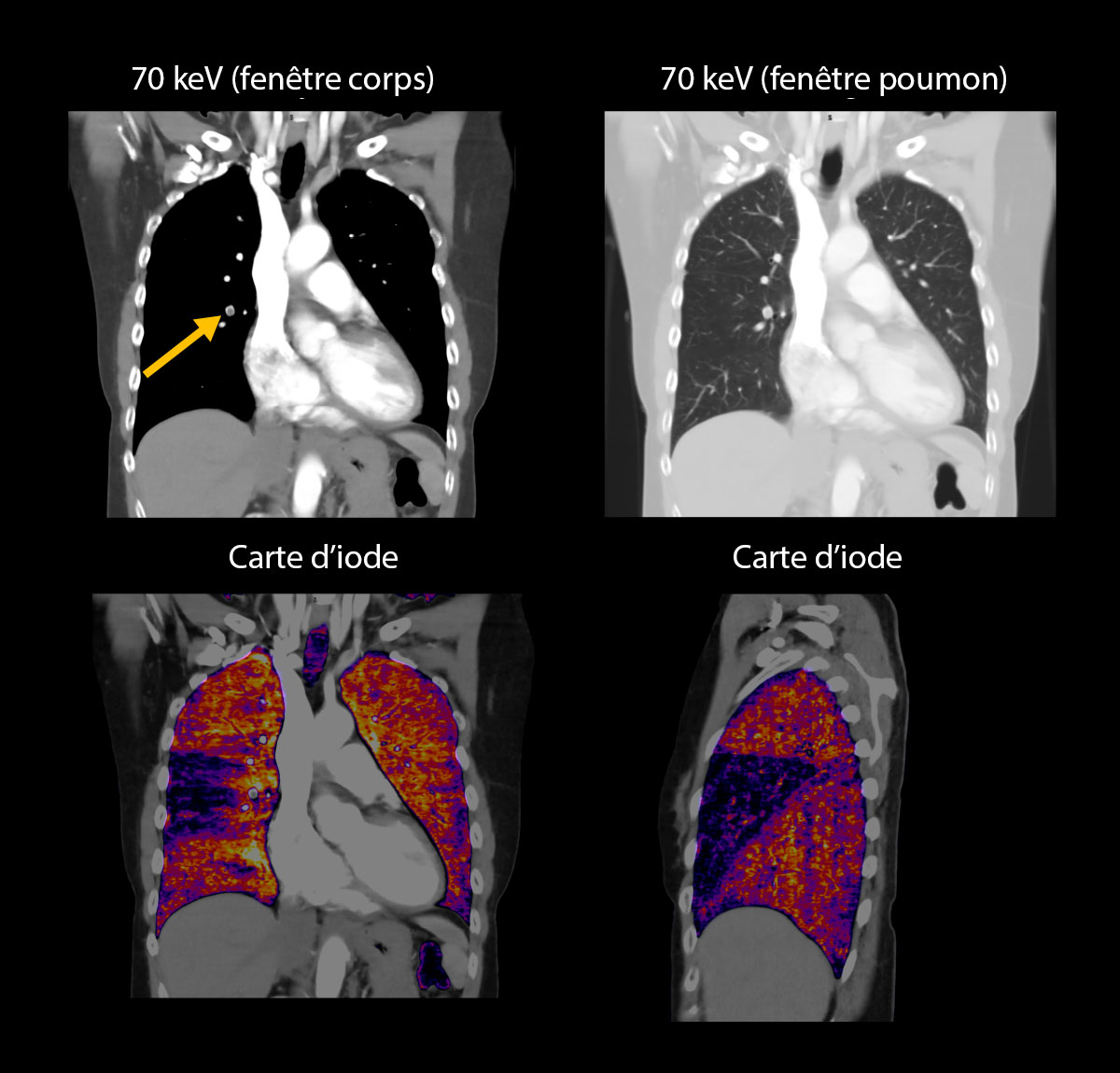

Un embole pulmonaire est représenté sur l'image à 70 keV (flèche). Sur la carte d'iode, une zone d'hypoperfusion classique de forme triangulaire est représentée dans la région pulmonaire correspondante.

Visualisation des paramètres d’examen

Mode d’examen

Spectral Helical

Collimation

0,5 mm x 80

kVp

80/135

mAs

SURE Exposure

Temps de rotation

0,5 s

Plage d’acquisition

400

CTDIvol

8,9 mGy

PDL

692,1 mGy-cm

Dose efficace

4 mSv

Facteur k

0,015 (AAPM Report 96)

Aquilion ONE / PRISM Edition Embolie pulmonaire spectrale

×

Absence congénitale de l'artère pulmonaire droite

Aquilion ONE / PRISM Edition

Ce patient a présenté des difficultés respiratoires après l'installation d'un stimulateur cardiaque. Une angiographie pulmonaire par tomodensitométrie spectrale a été réalisée pour exclure une maladie pulmonaire.

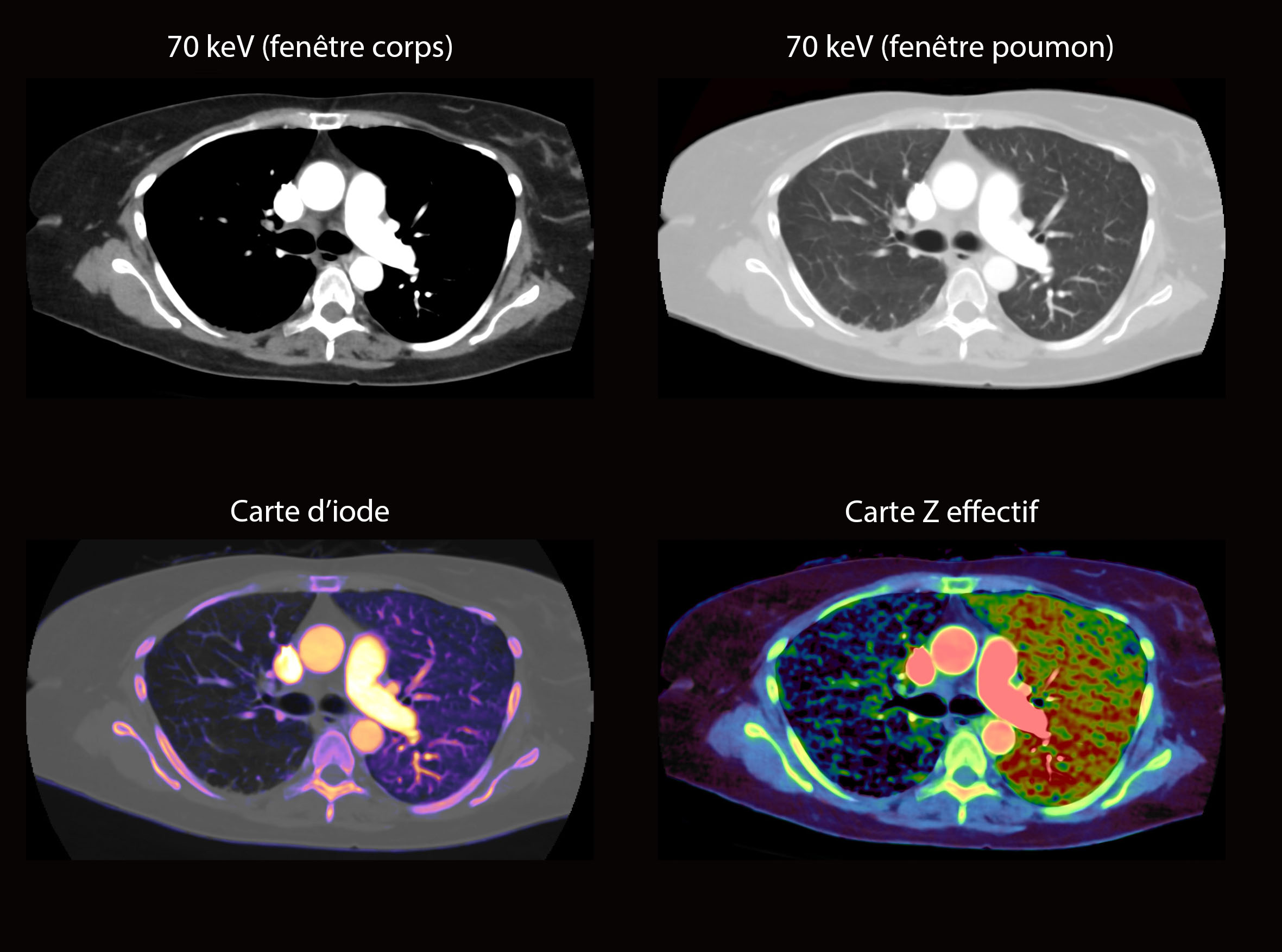

Les cartes d'iode spectral et du Z effectif montrent une perfusion réduite de 90 % dans le poumon droit en raison d'une absence congénitale de l'artère pulmonaire droite.

×

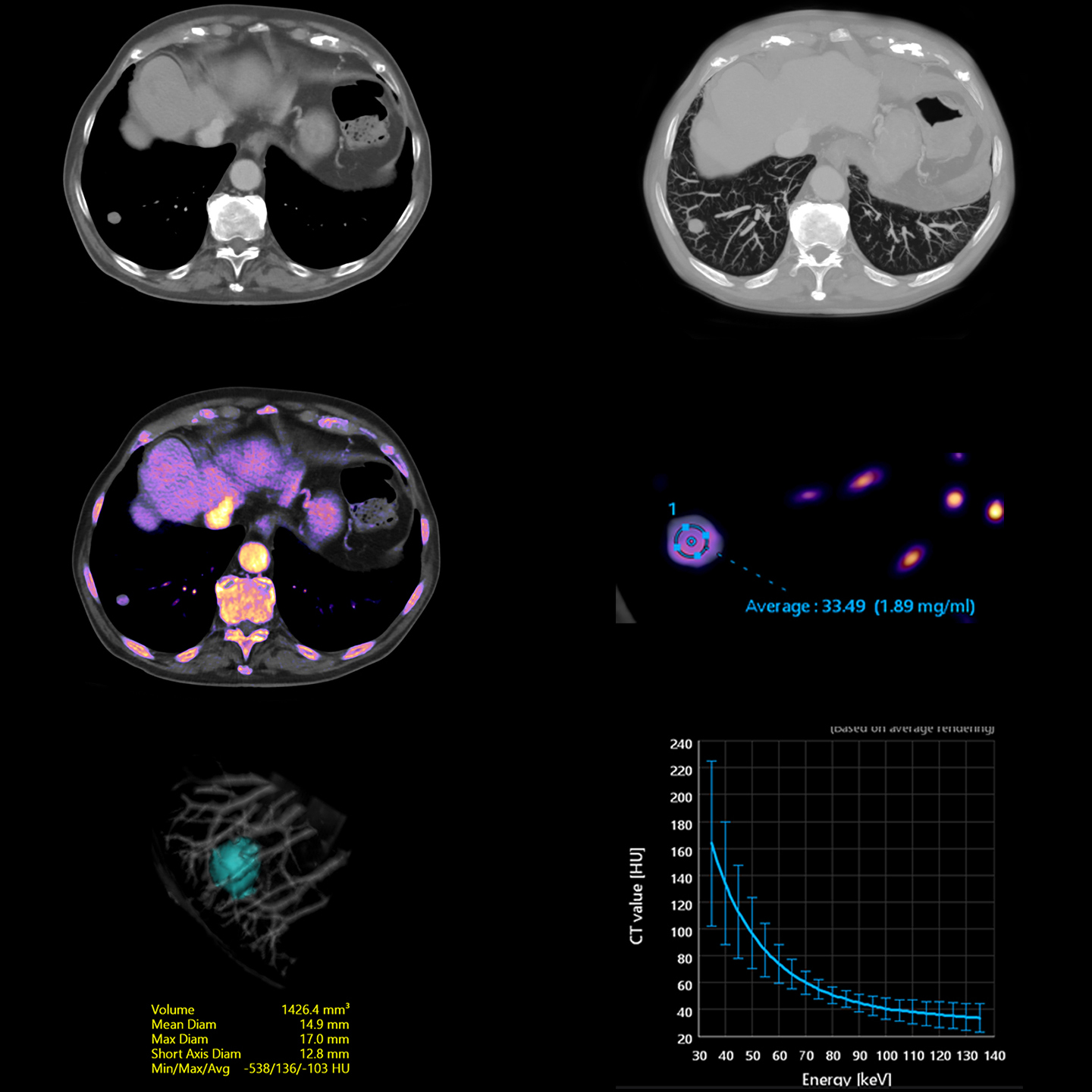

Nodule pulmonaire - analyse de la carte d'iode

Aquilion ONE / PRISM Edition

La TDM spectrale avec apprentissage profond permet une excellente séparation de l'énergie et des propriétés de faible bruit. La reconstruction spectrale par apprentissage profond fournit une évaluation quantitative de la captation d'iode dans les nodules pulmonaires, ce qui peut permettre de distinguer les lésions bénignes des lésions malignes.

Visualisation des paramètres d’examen

Mode d’examen Spectral Helical

Collimation 0,5 mm x 80

kVp 80/135

mAs SURE Exposure

Temps de rotation 0,5 s

Plage d’acquisition 675,0 mm

CTDIvol 7,4 mGy

PDL 528,8 mGy·cm

Dose efficace 7,6 mSv

Facteur k 0,0145 (AAPM Report 96)

Aquilion ONE / PRISM Edition Nodule pulmonaire - analyse de la carte d'iode

×
