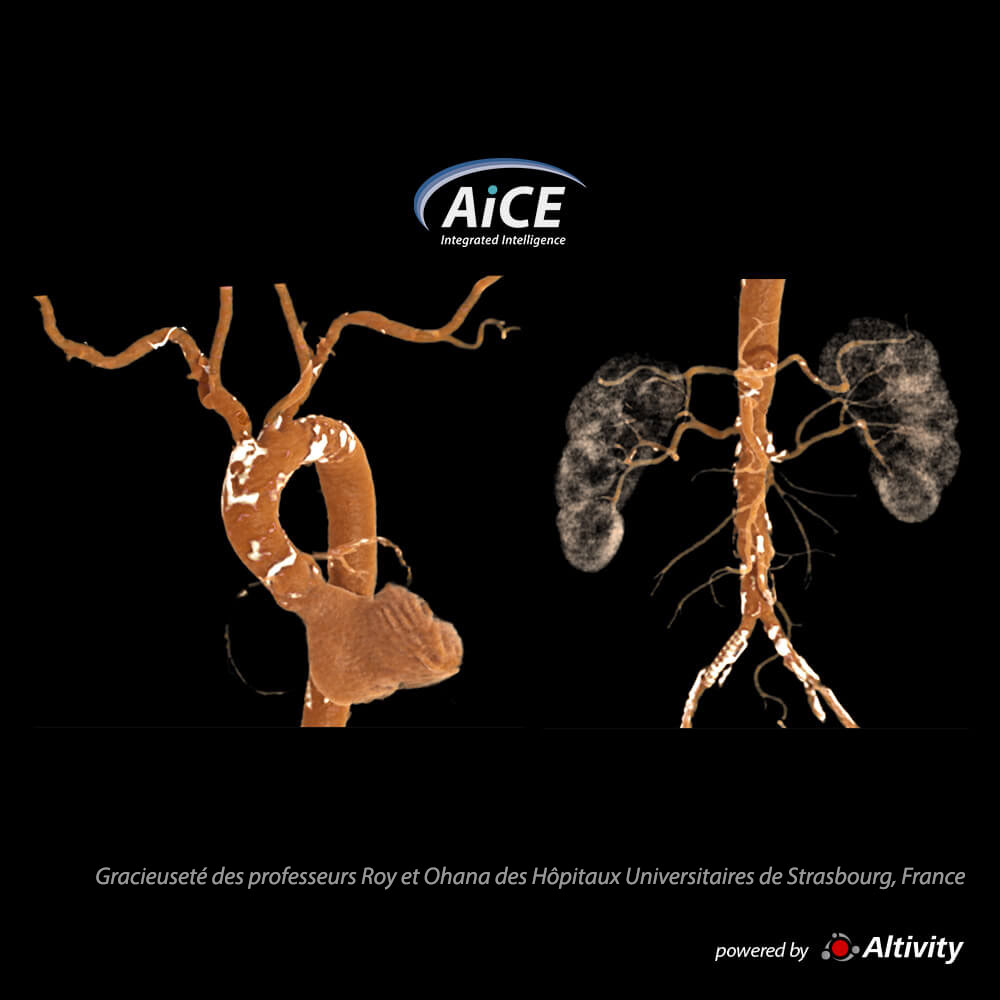

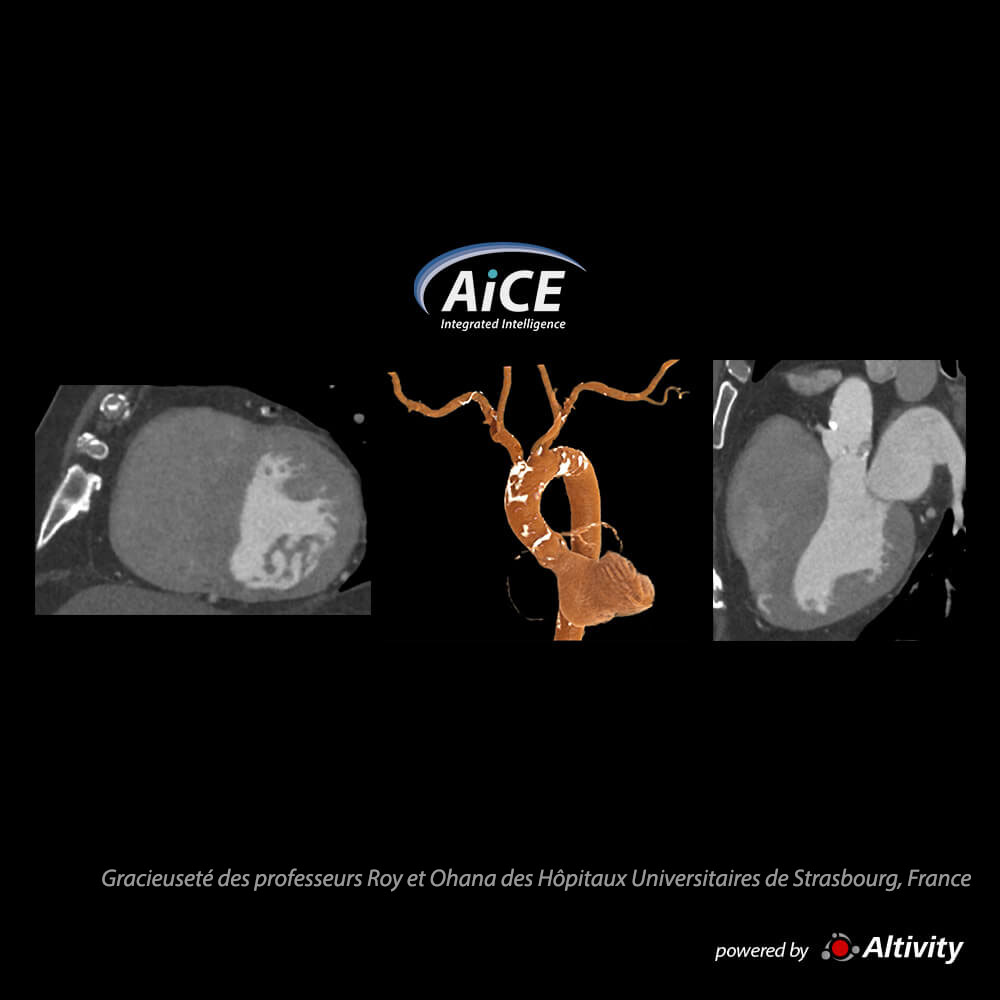

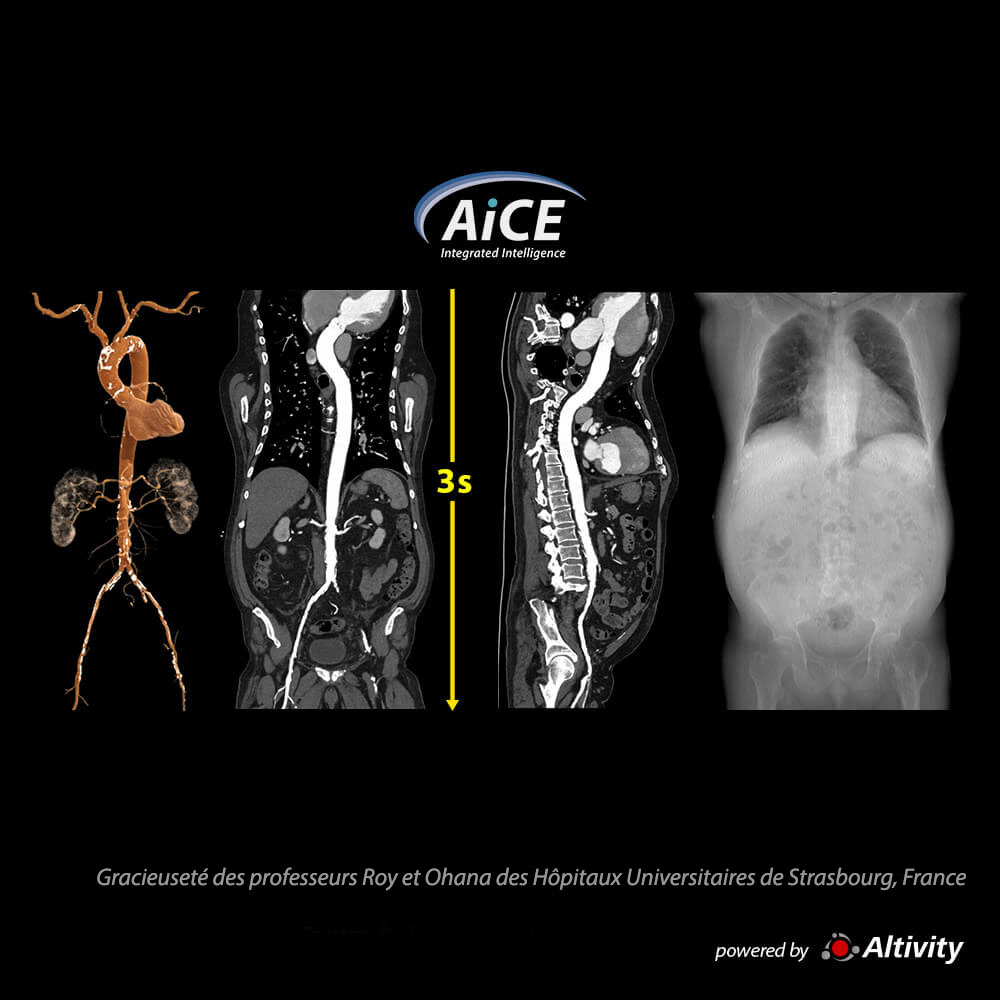

Angio-TDM de l'aorte

Aquilion ONE / INSIGHT Edition

Cette angio-TDM ultrarapide s’effectue en 3 secondes seulement. Elle permet d’obtenir une image complète de l’aorte sans artefacts de mouvement.

Visualisation des paramètres d’examen

Mode d’examen Ultrahélicoïdal
Collimation 0,5 mm x 160
kVp 100
mAs SURE Exposure
Temps de rotation 0,24 s
Plage d’acquisition 670 mm
Réduction de la dose AiCE
CTDIvol 3,3 mGy
PDL 243,1 mGy.cm
Dose efficace 3,5 mSv
Facteur k 0,0145
Aquilion ONE / INSIGHT Edition Angio-TDM de l'aorte 1
Aquilion ONE / INSIGHT Edition Angio-TDM de l'aorte 1
Aquilion ONE / INSIGHT Edition Angio-TDM de l'aorte 1
Aquilion ONE / INSIGHT Edition Angio-TDM de l'aorte 1
Aquilion ONE / INSIGHT Edition Angio-TDM de l'aorte 1
Aquilion ONE / INSIGHT Edition Angio-TDM de l'aorte 1
× 拡大画像

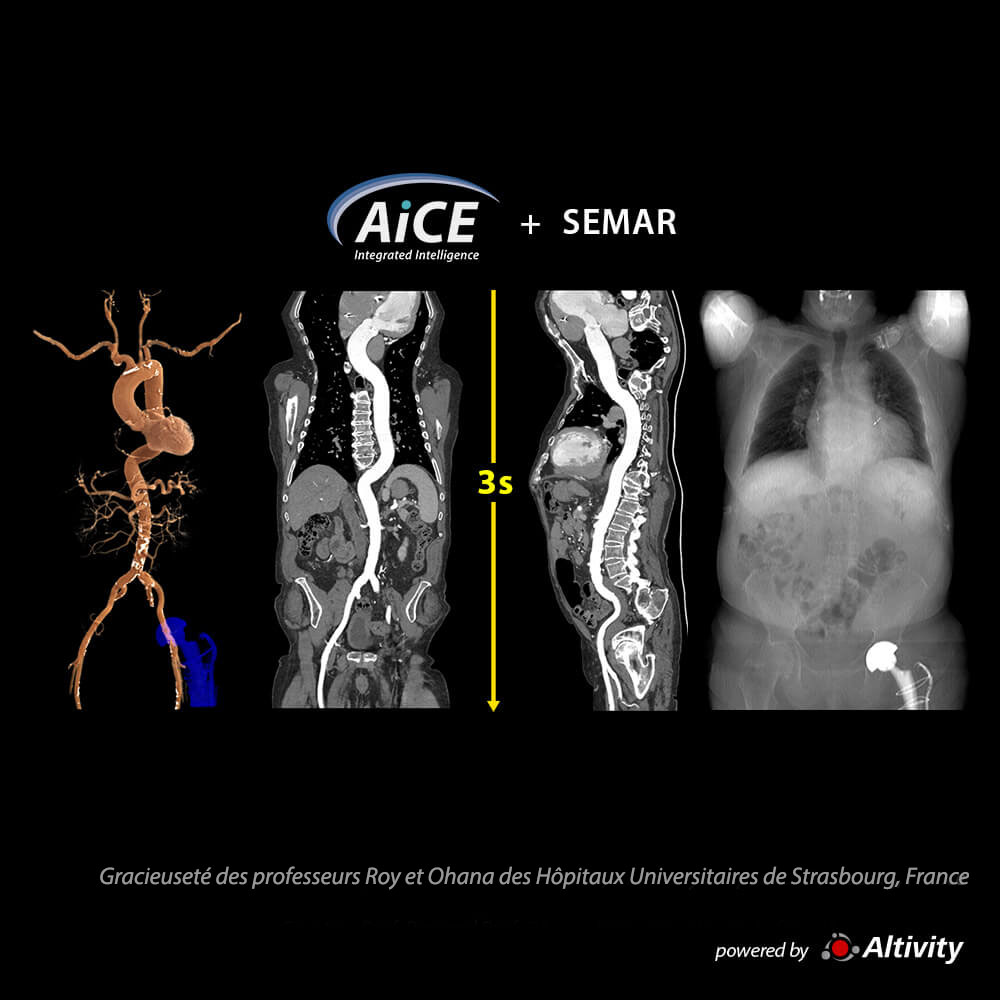

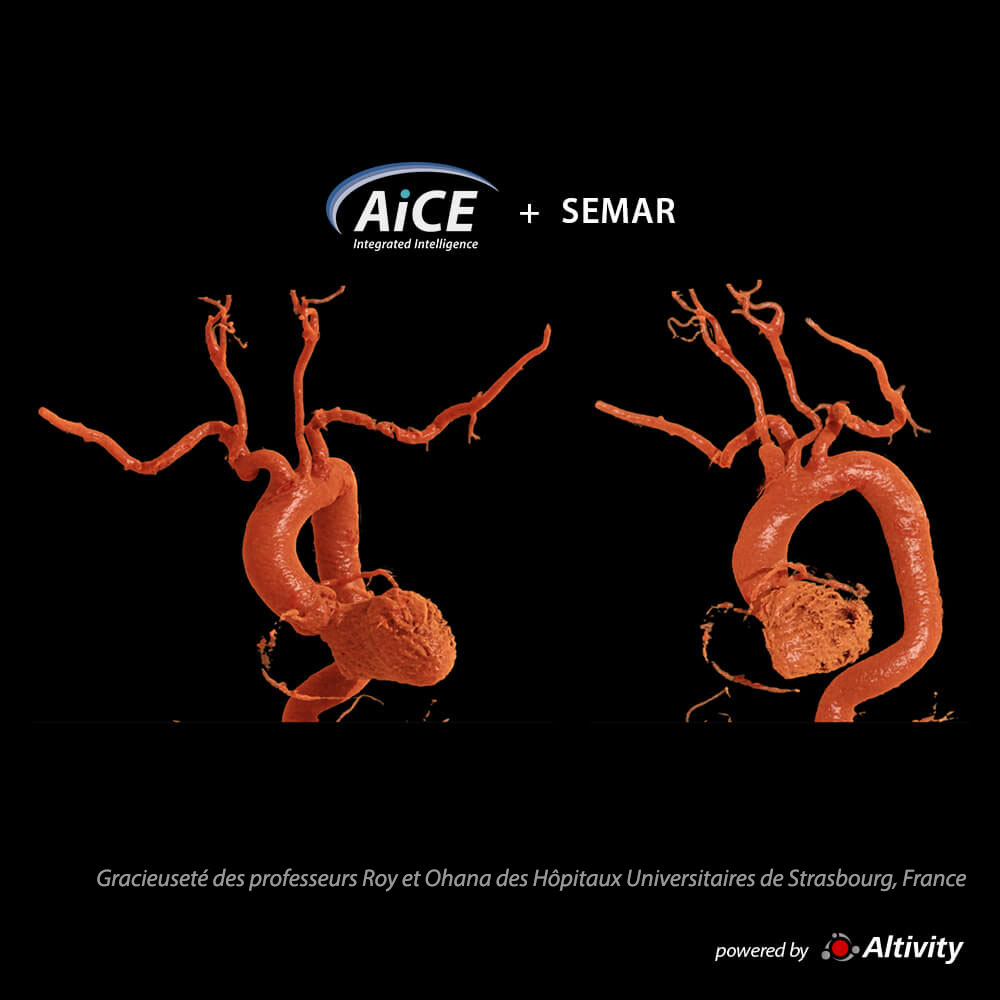

Angio-TDM de l'aorte

Aquilion ONE / INSIGHT Edition

Cette angio-TDM ultrarapide s’effectue en 3 secondes seulement. SEMAR supprime les artefacts métalliques qui apparaissent autour de l’implant.

Visualisation des paramètres d’examen

Mode d’examen Ultrahélicoïdal
Collimation 0,5 mm x 160
kVp 100
mAs SURE Exposure
Temps de rotation 0,24 s
Plage d’acquisition 734 mm
Réduction de la dose AiCE + SEMAR
CTDIvol 3,2 mGy
PDL 256,4 mGy.cm
Dose efficace 3,7 mSv
Facteur k 0,0145
Aquilion ONE / INSIGHT Edition Angio-TDM de l'aorte 2
Aquilion ONE / INSIGHT Edition Angio-TDM de l'aorte 2
Aquilion ONE / INSIGHT Edition Angio-TDM de l'aorte 2
Aquilion ONE / INSIGHT Edition Angio-TDM de l'aorte 2
× 拡大画像

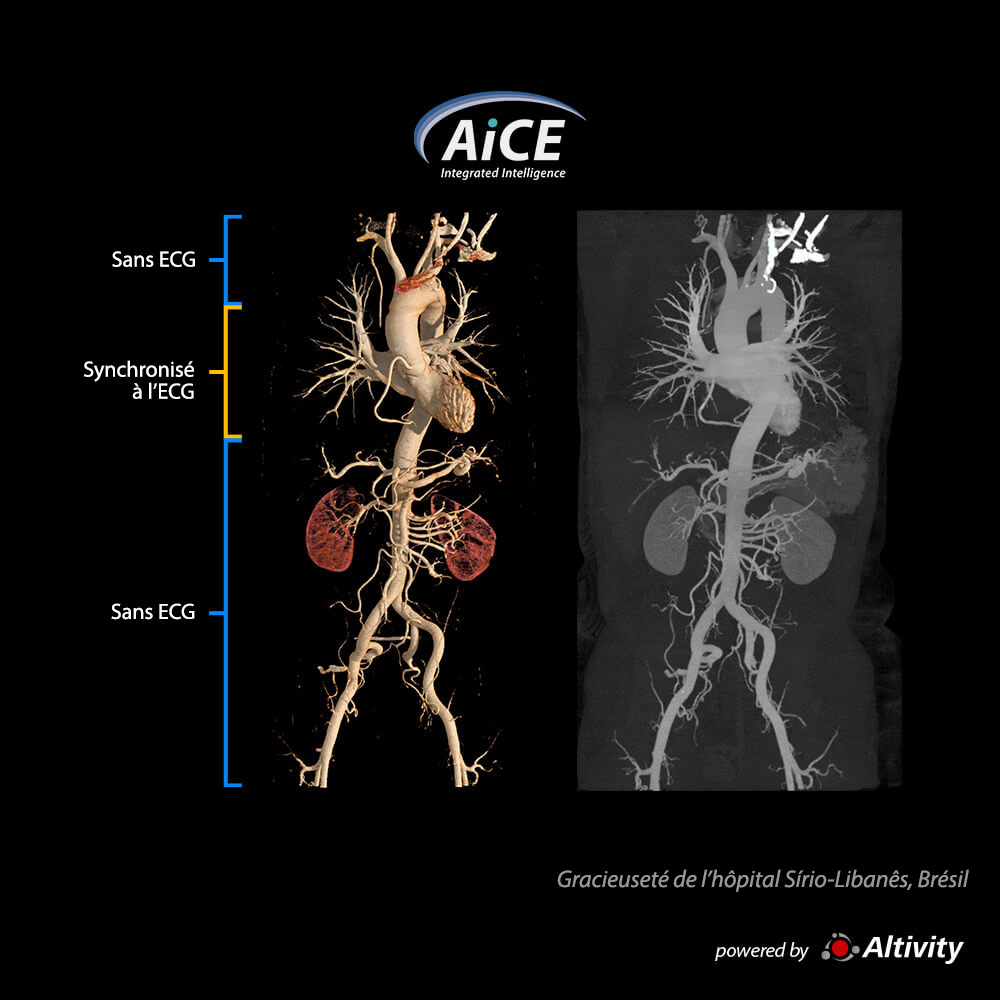

Angio-TDM de l'aorte avec pas hélicoïdal variable

Aquilion ONE / INSIGHT Edition

Les acquisitions avec pas hélicoïdal variable (vHP) permettent l’acquisition synchronisée à l’ECG d’images cardiaques, et l’acquisition sans déclenchement de l’aorte en un seul examen, une seule injection de produit de contraste et une seule retenue du souffle.

Visualisation des paramètres d’examen

Mode d’examen Ultrahélicoïdal
Collimation 0,5 mm x 80
kVp 120
mAs SURE Exposure
Temps de rotation 0,24 s
Plage d’acquisition 660 mm
Réduction de la dose AiCE + PIQE 1024
CTDIvol 22,4 mGy
PDL 1643,4 mGy.cm
Dose efficace 23,8 mSv
Facteur k 0,0145
Aquilion ONE / INSIGHT Edition Angio-TDM de l'aorte avec pas hélicoïdal variable
Aquilion ONE / INSIGHT Edition Angio-TDM de l'aorte avec pas hélicoïdal variable
Aquilion ONE / INSIGHT Edition Angio-TDM de l'aorte avec pas hélicoïdal variable
Aquilion ONE / INSIGHT Edition Angio-TDM de l'aorte avec pas hélicoïdal variable
× 拡大画像

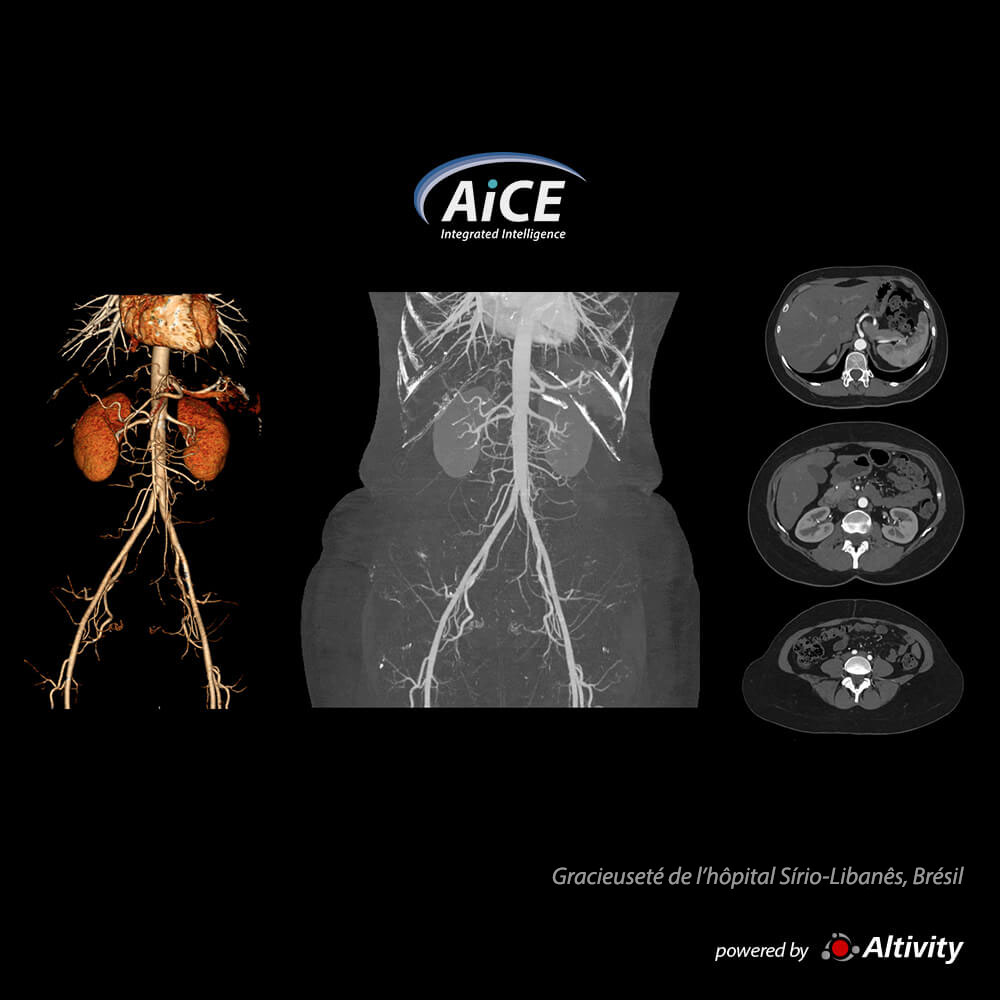

Angio-TDM de l'aorte avec SURESubtraction

Aquilion ONE / INSIGHT Edition

La suppression entièrement automatisée des os avec angio-TDM enregistrée dans le protocole d’examen fournit d’excellentes images de l’aorte en supprimant les os et le calcium qui se trouvent par-dessus.

Visualisation des paramètres d’examen

Mode d’examen Ultrahélicoïdal
Collimation 0,5 mm x 80
kVp 100
mAs SURE Exposure
Temps de rotation 0,5 s
Plage d’acquisition 660 mm
Réduction de la dose AiCE
CTDIvol 9,8 + 9,8 mGy
PDL 1055 mGy.cm
Dose efficace 15,8 mSv
Facteur k 15
Aquilion ONE / INSIGHT Edition Angio-TDM de l'aorte avec SURESubtraction
Aquilion ONE / INSIGHT Edition Angio-TDM de l'aorte avec SURESubtraction
× 拡大画像

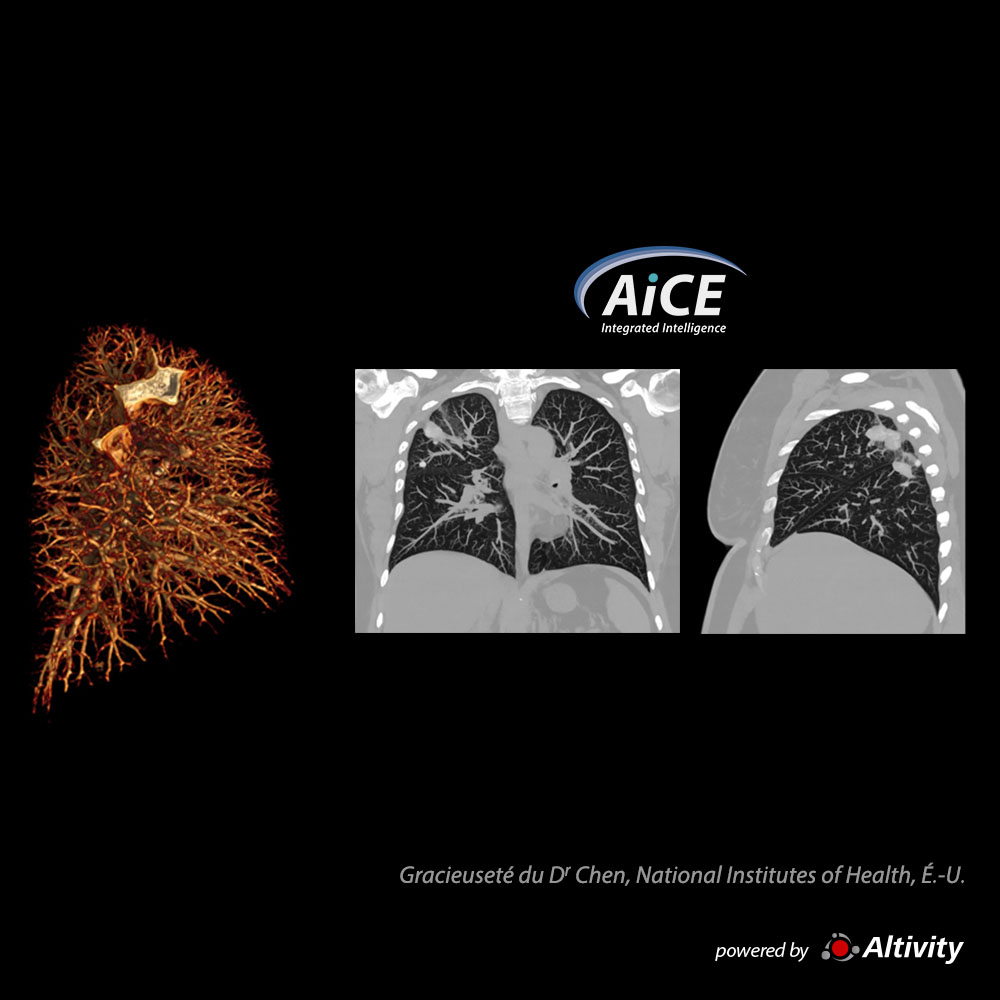

Infection pulmonaire à Cryptococcus

Aquilion ONE / INSIGHT Edition

Excellentes images GIR avec PIQE 1024 et excellents détails des poumons avec AiCE démontrant une infection pulmonaire.

Visualisation des paramètres d’examen

Mode d’examen Ultrahélicoïdal
Collimation 0,5 mm x 80
kVp 120
mAs SURE Exposure
Temps de rotation 0,5 s
Plage d’acquisition 276 mm
Réduction de la dose Poumon - PIQE 1024/AiCE
CTDIvol 11,7 mGy
PDL 371,5 mGy.cm
Dose efficace 5,2 mSv
Facteur k 14
Aquilion ONE / INSIGHT Edition Infection pulmonaire à Cryptococcus
Aquilion ONE / INSIGHT Edition Infection pulmonaire à Cryptococcus
× 拡大画像

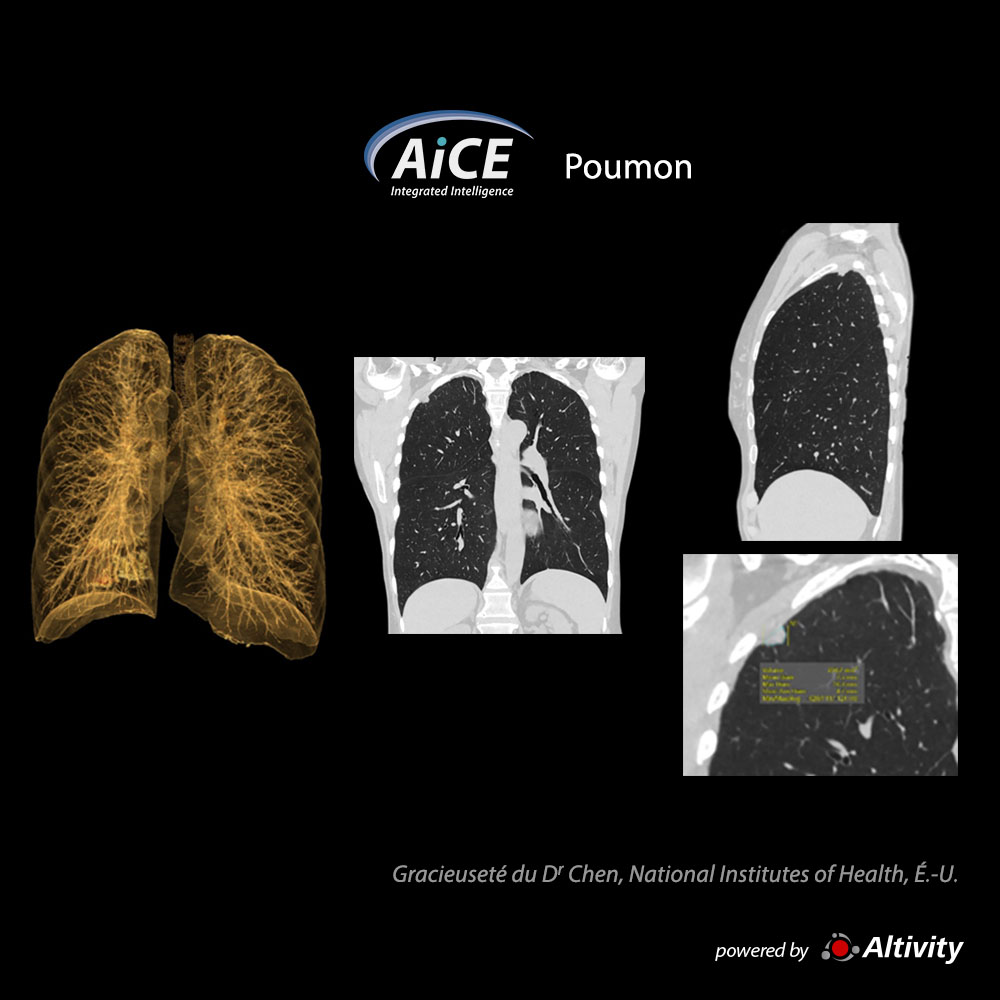

Poitrine 70 kV

Aquilion ONE / INSIGHT Edition

Le nodule pulmonaire est visible sur cet examen des poumons réalisé à 70 kV.

Visualisation des paramètres d’examen

Mode d’examen Ultrahélicoïdal
Collimation 0,5 mm x 80
kVp 70
mAs SURE Exposure
Temps de rotation 0,5 s
Plage d’acquisition 331 mm
Réduction de la dose Poumon - PIQE 1024/AiCE
CTDIvol 3 mGy
PDL 112,4 mGy.cm
Dose efficace 1,58 mSv
Facteur k 14
Aquilion ONE / INSIGHT Edition Poitrine 70 kV
Aquilion ONE / INSIGHT Edition Poitrine 70 kV
× 拡大画像

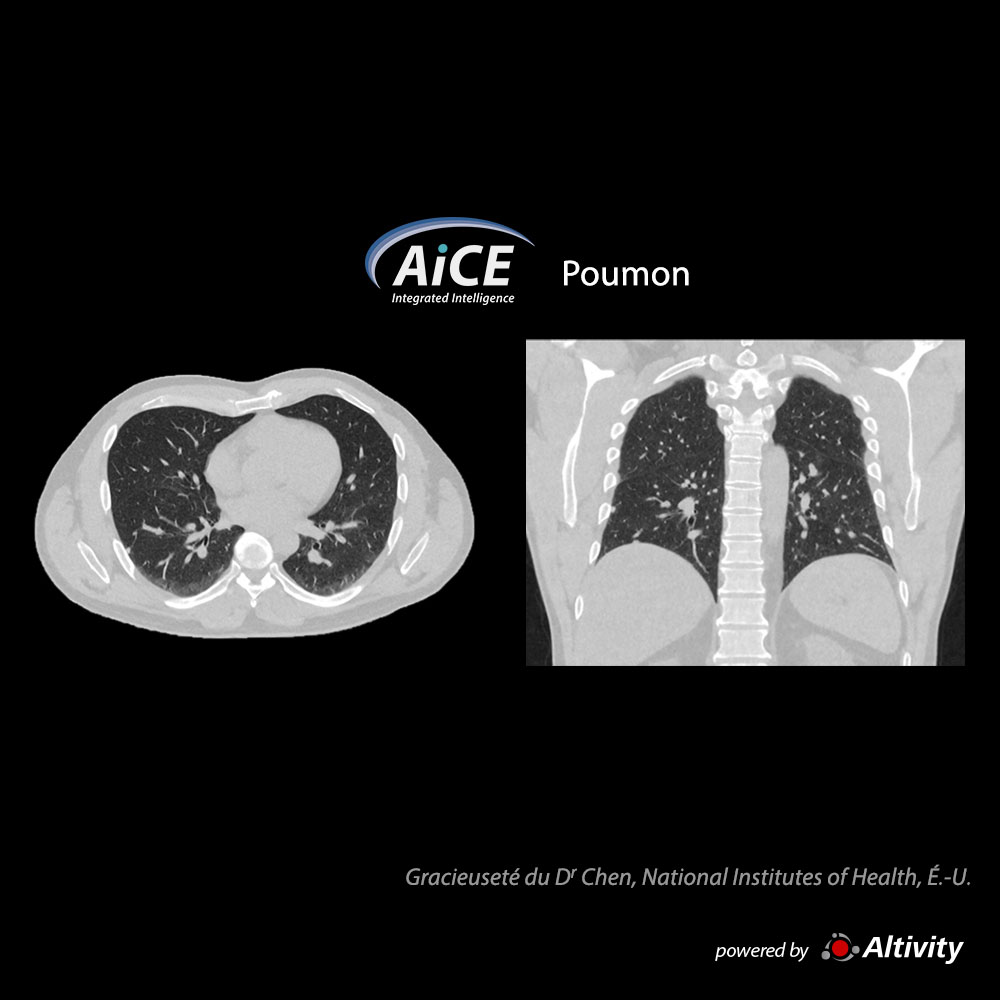

SilverBeam poitrine – 0,3 mSv

Aquilion ONE / INSIGHT Edition

Un nodule pulmonaire est visible sur cet examen de la poitrine à faible dose réalisé dans le cadre d'un suivi de dépistage.

Visualisation des paramètres d’examen

Mode d’examen Ultrahélicoïdal
Collimation 0,5 mm x 80
kVp 120
mAs 40
Temps de rotation 0,5 s
Plage d’acquisition 303 mm
Réduction de la dose Poumon - AiCE
CTDIvol 0,6 mGy
PDL 20,2 mGy.cm
Dose efficace 0,3 mSv
Facteur k 14
Aquilion ONE / INSIGHT Edition SilverBeam poitrine – 0,3 mSv
Aquilion ONE / INSIGHT Edition SilverBeam poitrine – 0,3 mSv
× 拡大画像

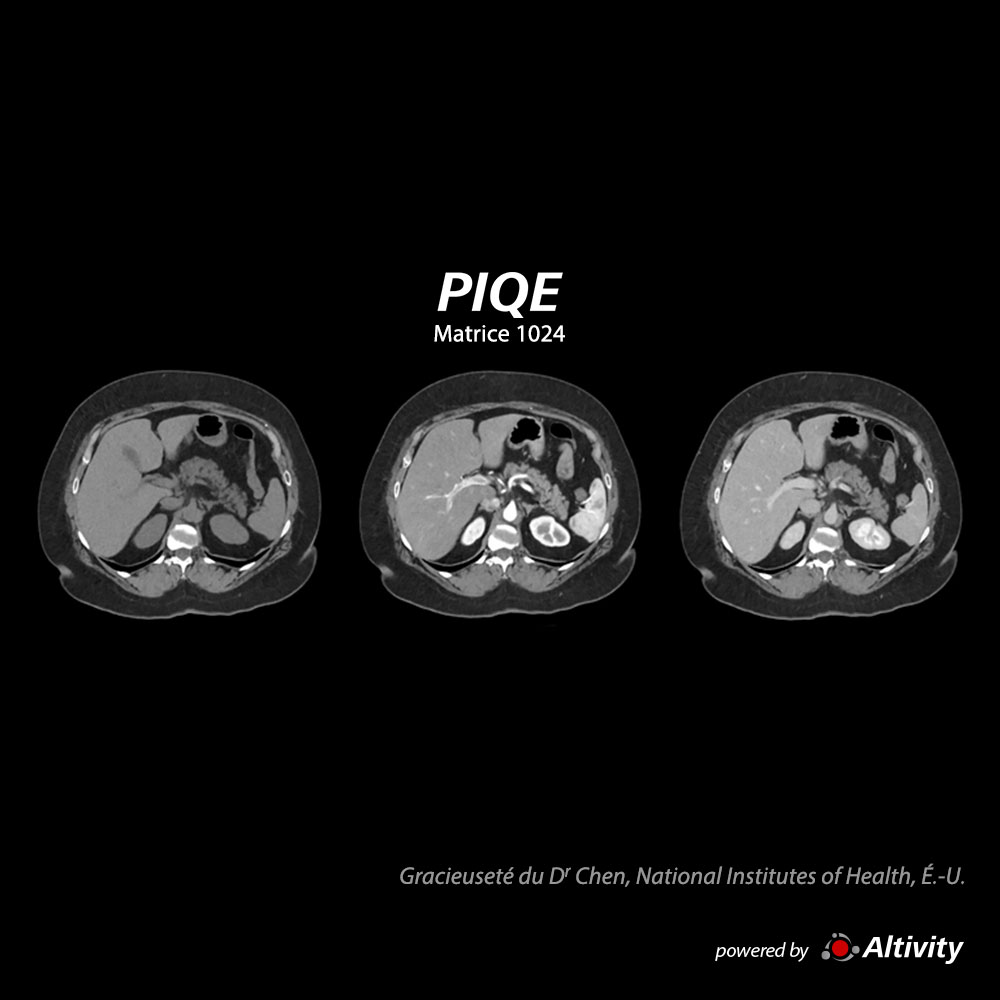

Abdomen multiphase IMC 40

Aquilion ONE / INSIGHT Edition

Une femme de 40 ans avec un IMC de 40 a subi un examen du foie en 3 phases reconstruit avec PIQE 1024 pour le suivi d'une tumeur métastatique.

Visualisation des paramètres d’examen

Mode d’examen Ultrahélicoïdal
Collimation 0,5 mm x 80
kVp 100
mAs SURE Exposure
Temps de rotation 0,5 s
Plage d’acquisition 232 mm x 3
Réduction de la dose Corps - PIQE 1024
CTDIvol 14,7 mGy x 3
PDL 1209 mGy.cm
Dose efficace 18 mSv
Facteur k 15
Aquilion ONE / INSIGHT Edition Abdomen multiphase IMC 40
Aquilion ONE / INSIGHT Edition Abdomen multiphase IMC 40
× 拡大画像

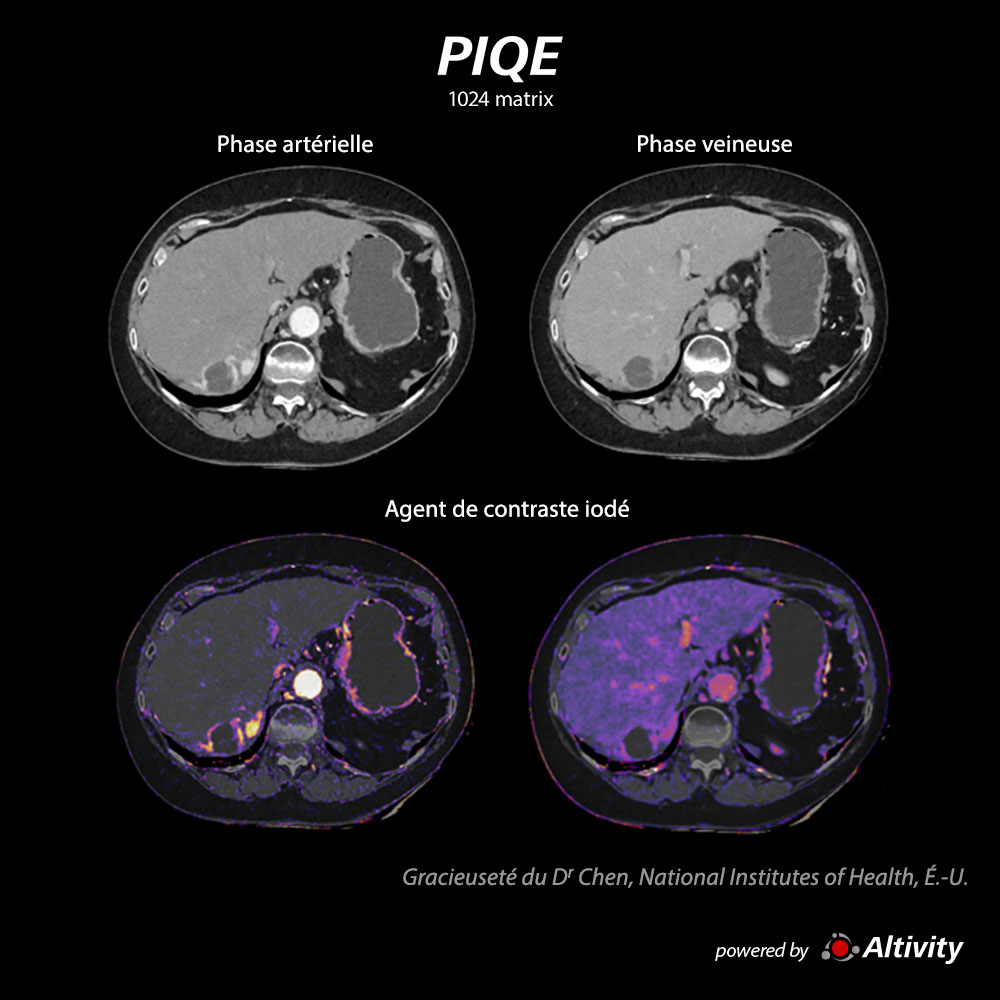

Lésion hépatique vue par TDM avec agent de contraste iodé

Aquilion ONE / INSIGHT Edition

Visualisation des paramètres d’examen

Mode d’examen Ultrahélicoïdal
Collimation 0,5 mm x 80
kVp 120
mAs SURE Exposure
Temps de rotation 0,5 s
Plage d’acquisition 220 mm / 220 mm / 635 mm
Réduction de la dose Corps - PIQE 1024
CTDIvol 4,8 mGy x 3
PDL 562,1 mGy.cm
Dose efficace 8,4 mSv
Facteur k 15
Aquilion ONE / INSIGHT Edition Lésion hépatique vue par TDM avec agent de contraste iodé
Aquilion ONE / INSIGHT Edition Lésion hépatique vue par TDM avec agent de contraste iodé
