Abdomen et pelvis

Aquilion Exceed LB

Le patient s’est présenté pour une simulation de TDM en vue du traitement d’un cancer du côlon. Les images obtenues grâce à la technologie Advanced intelligent Clear-IQ Engine (AiCE) améliorent la résolution des contrastes, ce qui facilite l’acquisition précise des contours.

Images gracieuseté du Radiotherapeutic Institute Friesland, Pays-Bas

Visualisation des paramètres d’examen

Mode d’examen

Ultrahélicoïdal

Collimation

0,5 mm x 80

kVp

120

mAs

SURE Exposure

Temps de rotation

0,5 s

Plage d’acquisition

320 mm

Réduction de la dose

AiCE

CTDIvol

10,1 mGy

PDL

369,1 mGy·cm

Dose efficace

5,54 mSv

Facteur k

0,015 (AAPM Report 96)

×

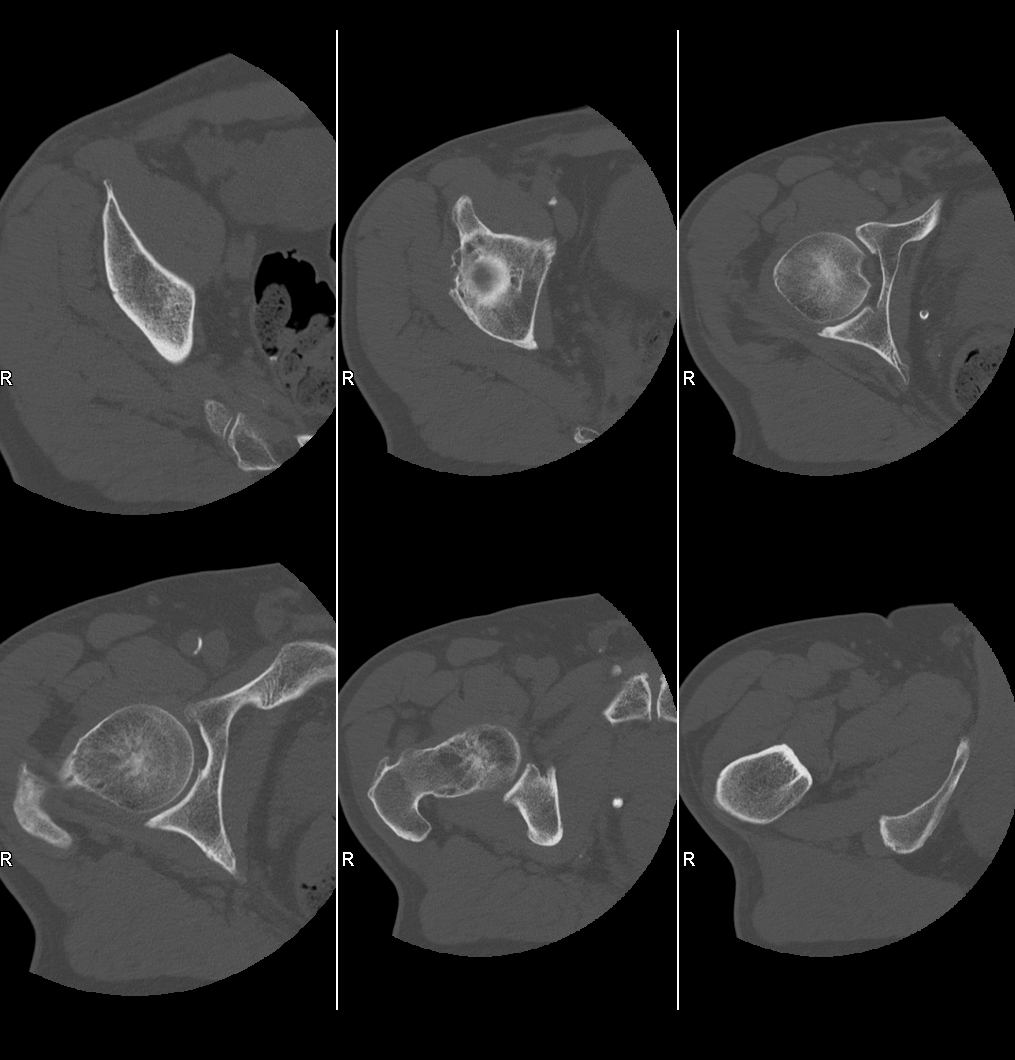

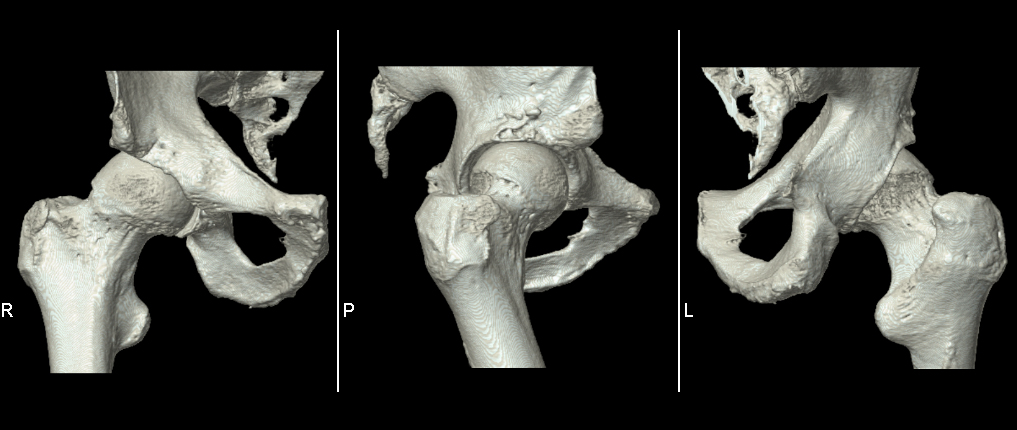

Hanches

Aquilion Exceed LB

AiCE fournit d’excellentes images à faible bruit. La reconstruction des os fournit une excellente résolution spatiale.

Images gracieuseté du Radiotherapeutic Institute Friesland, Pays-Bas

Visualisation des paramètres d’examen

Mode d’examen

Ultrahélicoïdal

Collimation

0,5 mm x 80

kVp

120

mAs

SURE Exposure

Temps de rotation

0,5 s

Plage d’acquisition

320 mm

Réduction de la dose

AiCE

CTDIvol

10,1 mGy

PDL

369.1 mGy·cm

Dose efficace

5,54 mSv

Facteur k

0,015 (AAPM Report 96)

×

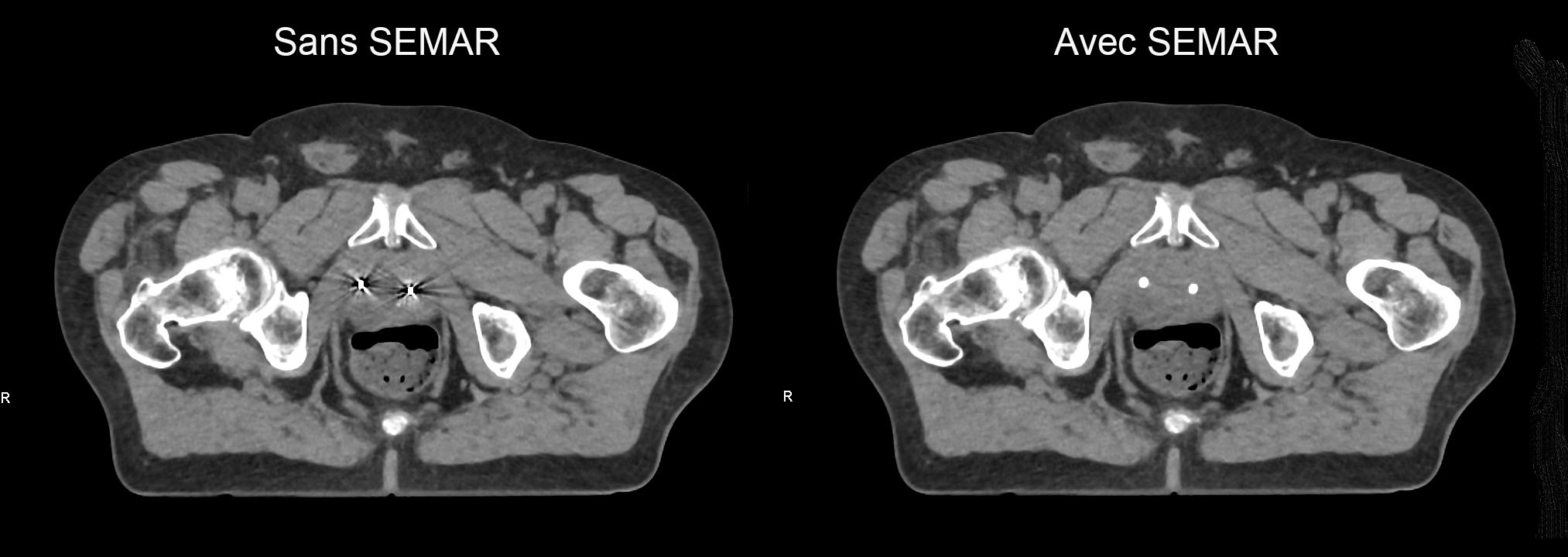

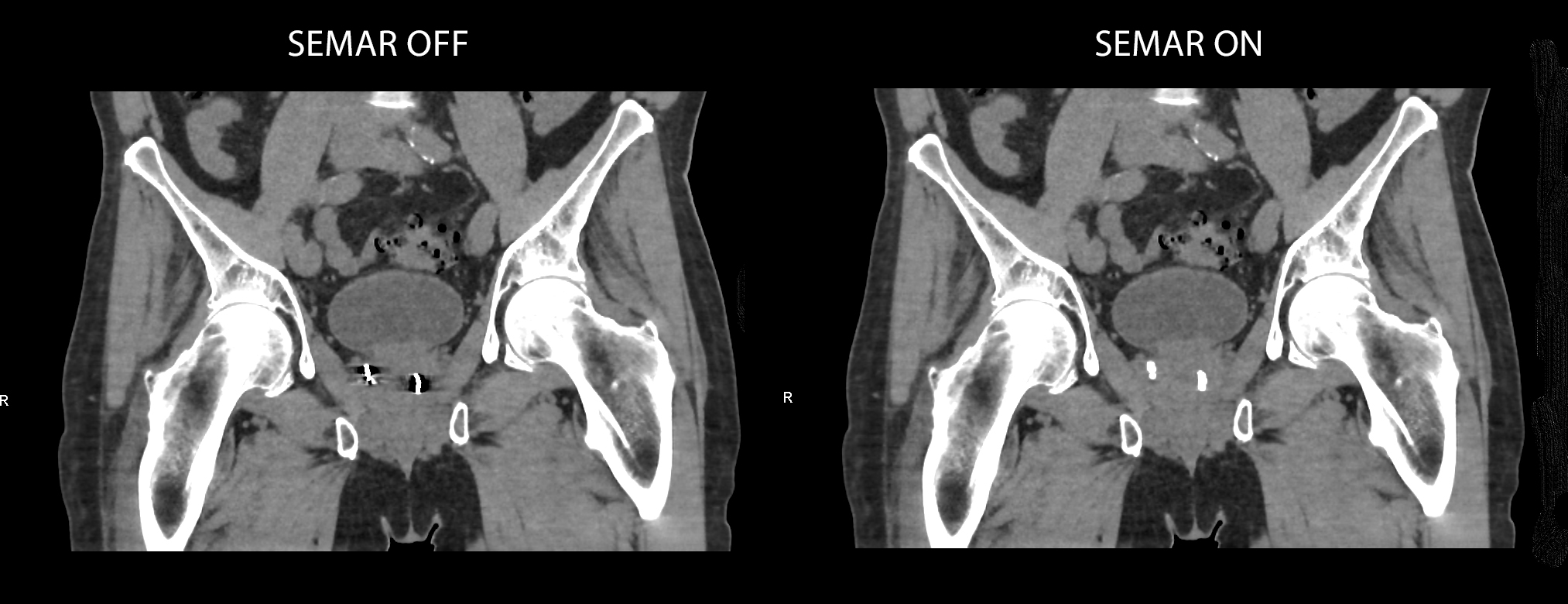

Prostate avec implants de curiethérapie

Aquilion Exceed LB

Ce patient a subi une TDM à des fins de simulation. Les implants de curiethérapie sont observés dans la prostate.
La technologie SEMAR réduit les artéfacts causés par les implants métalliques.

Images gracieuseté du Radiotherapeutic Institute Friesland, Pays-Bas

Visualisation des paramètres d’examen

Mode d’examen

Ultrahélicoïdal

Collimation

0,5 mm x 80

kVp

120

mAs

SURE Exposure

Temps de rotation

0,5 s

Plage d’acquisition

274 mm

Réduction de la dose

AiCE

CTDIvol

9,9 mGy

PDL

317,3 mGy·cm

Dose efficace

5,39 mSv

Facteur k

0,017 (AAPM Report 96)

Aquilion Exceed LB Prostate avec implants de curiethérapie

×

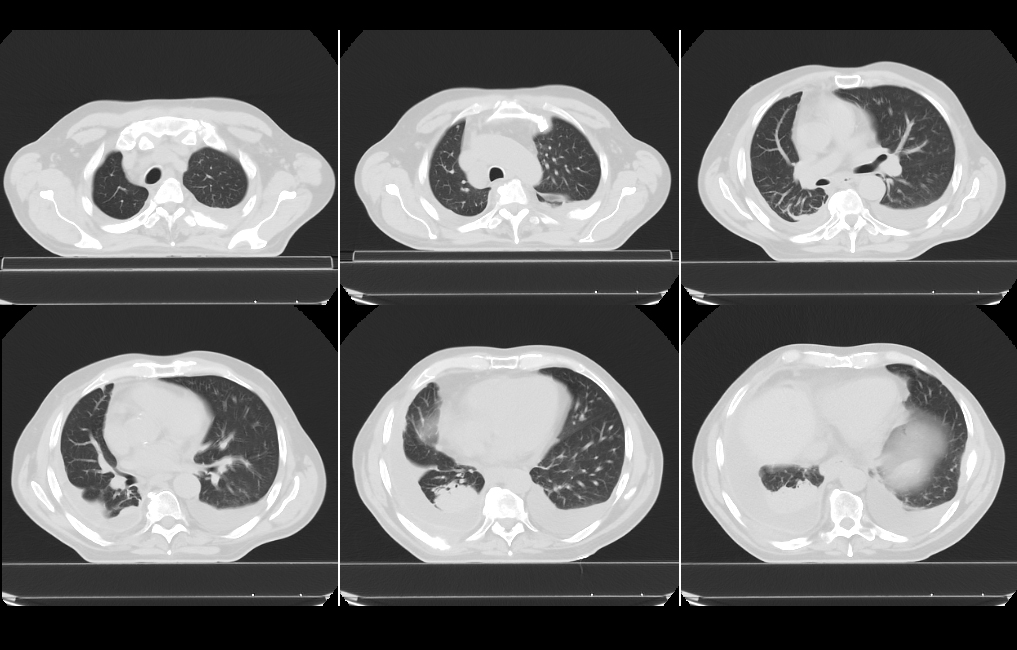

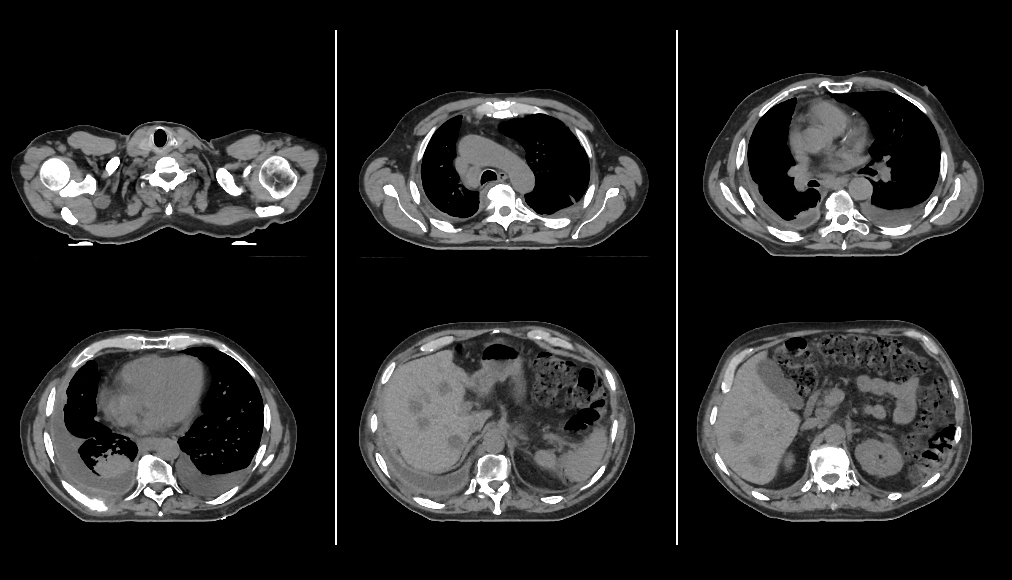

Poitrine et abdomen supérieur

Aquilion Exceed LB

Acquisition par TDM à des fins de simulation au niveau de la poitrine et de l’abdomen supérieur en respiration libre.
Les reconstructions grâce à AiCE s’accompagnent d’un faible bruit et d’une texture améliorée de l’image pour mieux détecter les lésions.

Images gracieuseté du Radiotherapeutic Institute Friesland, Pays-Bas

Visualisation des paramètres d’examen

Mode d’examen

Ultrahélicoïdal

Collimation

0,5 mm x 80

kVp

120

mAs

SURE Exposure

Temps de rotation

0,5 s

Plage d’acquisition

366 mm

Réduction de la dose

AiCE

CTDIvol

9,9 mGy

PDL

408,1 mGy·cm

Dose efficace

5,71 mSv

Facteur k

0,014 (AAPM Report 96)

Aquilion Exceed LB Poitrine et abdomen supérieur

×

Imagerie de la poitrine à synchronisation respiratoire

Aquilion Exceed LB

Une TDM de la poitrine à synchronisation respiratoire a été effectuée à des fins de simulation. AiCE permet d'acquérir facilement les contours de l'œsophage et des structures environnantes.

Images gracieuseté du Radiotherapeutic Institute Friesland, Pays-Bas

Visualisation des paramètres d’examen

Mode d’examen

Respiratoire hélicoïdale

Collimation

0,5 mm x 80

kVp

120

mAs

17

Temps de rotation

0,4 s

Plage d’acquisition

342 mm

Réduction de la dose

AiCE

CTDIvol

13,1 mGy

PDL

510,9 mGy·cm

Dose efficace

7,15

Facteur k

0,014 (AAPM Report 96)

Aquilion Exceed LB Imagerie de la poitrine à synchronisation respiratoire

×

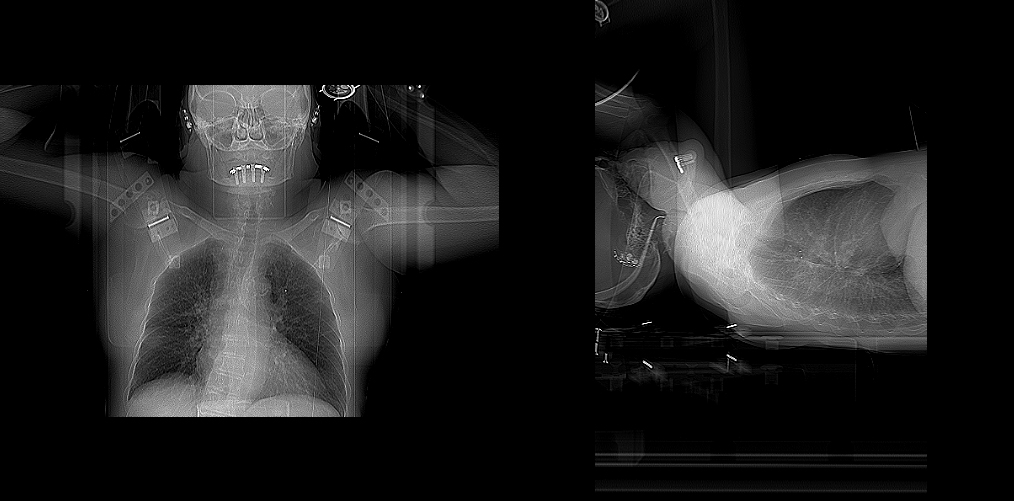

Imagerie de la poitrine à synchronisation respiratoire – Petite lésion

Aquilion Exceed LB

Une acquisition d’images de la poitrine à synchronisation respiratoire a été effectuée chez ce patient présentant une petite lésion pulmonaire. Le diamètre d’ouverture de 90 cm du statif été en mesure d'accommoder la position du patient pour accéder à la petite lésion.

Images gracieuseté du Radiotherapeutic Institute Friesland, Pays-Bas

Visualisation des paramètres d’examen

Mode d’examen

Respiratoire hélicoïdale

Collimation

0,5 mm x 80

kVp

120

mAs

17

Temps de rotation

0,4 s

Plage d’acquisition

292 mm

Réduction de la dose

AiCE

CTDIvol

22,3 mGy

PDL

758 mGy·cm

Dose efficace

10,61

Facteur k

0,014 (AAPM Report 96)

Aquilion Exceed LB Imagerie de la poitrine à synchronisation respiratoire – Petite lésion

×
