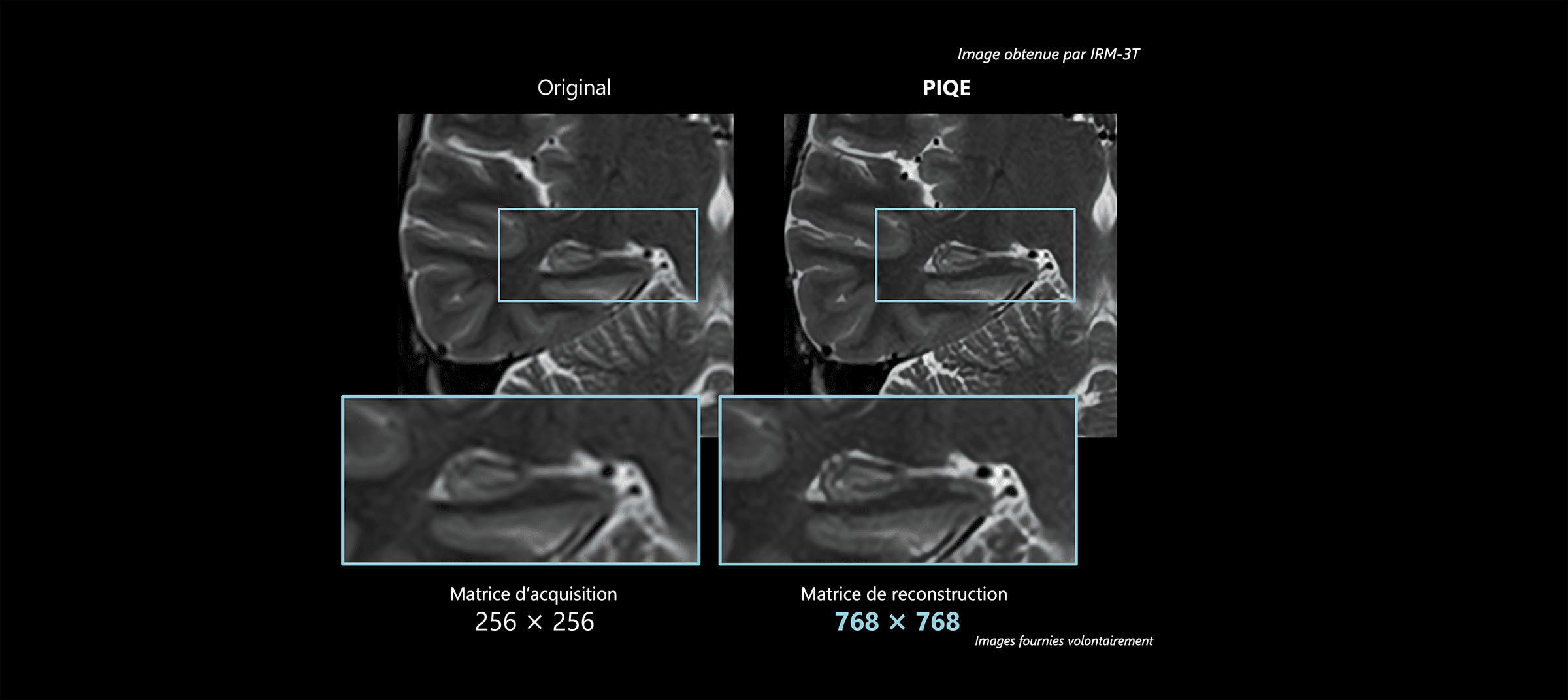

Cerveau

Coupe coronale pondérée en T2 de l’hippocampe.

Exemple d'une image haute résolution de l'hippocampe avec Precise IQ Engine (PIQE). L'image originale est une matrice de 256 avec une faible résolution et un rapport signal/bruit élevé.

Bien que le temps d’acquisition soit raisonnablement court et que l'épaisseur de la coupe ne dépasse pas 2 mm, l'image est claire et présente un bon contraste.

×

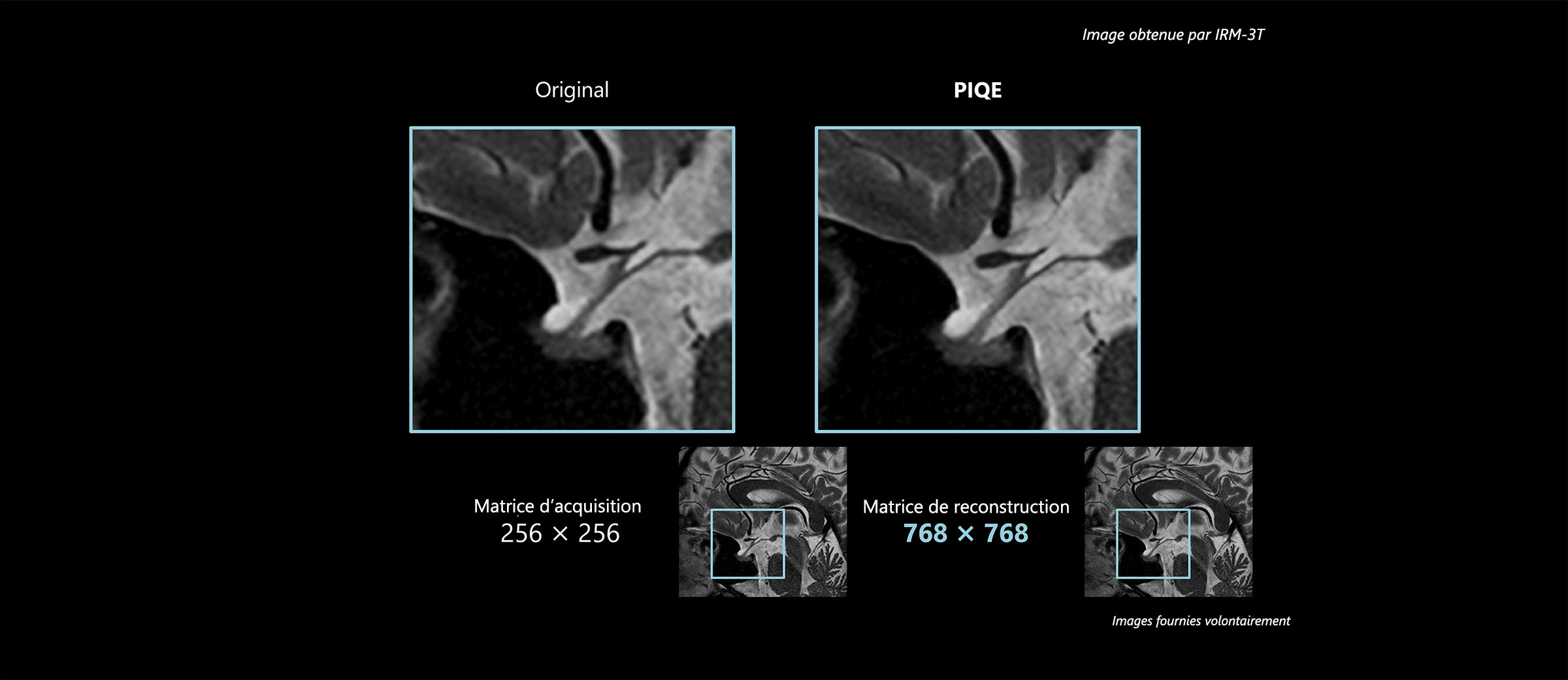

Cerveau

Coupe sagittale pondérée en T 2 de l’hypophyse.

En utilisant une bobine ordinaire pour la tête et le cou, avec une matrice de collection de 256 x 256, l'imagerie peut être réalisée en environ une minute. Les structures autour de l'hypophyse sont clairement visibles.

Temps d'acquisition : 1 min 08 s.

×

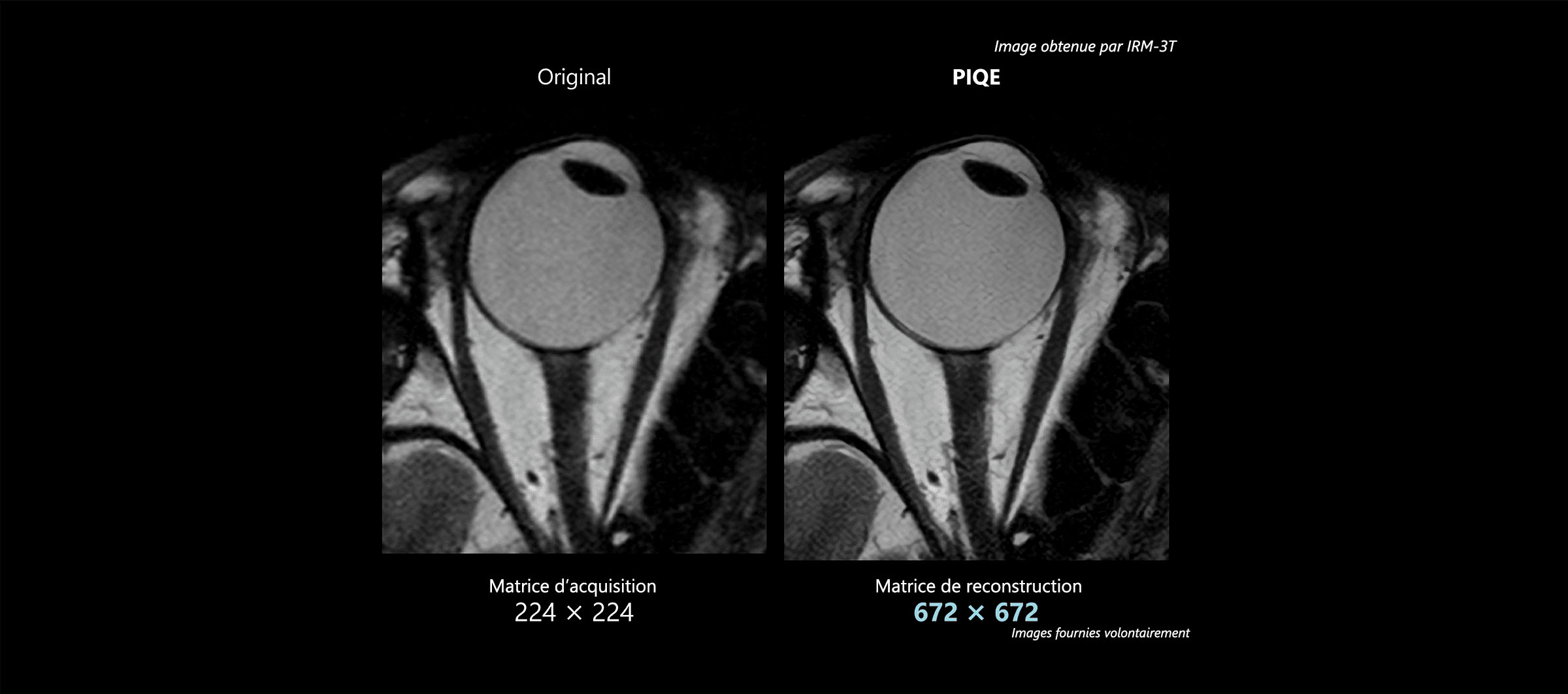

Cerveau

Coupe axiale en T 2 de l’orbite.

Image de l’orbite. Ne nécessite pas de bobine spéciale, telle qu'une bobine circulaire, pour obtenir une image de l'orbite. L'image peut être acquise en seulement 30 secondes à l'aide d'une bobine ordinaire pour la tête et le cou avec un petit champ de vue et une faible résolution. Les structures autour de la lentille sont clairement visibles.

Temps d'acquisition : 0 min 36 s.

×

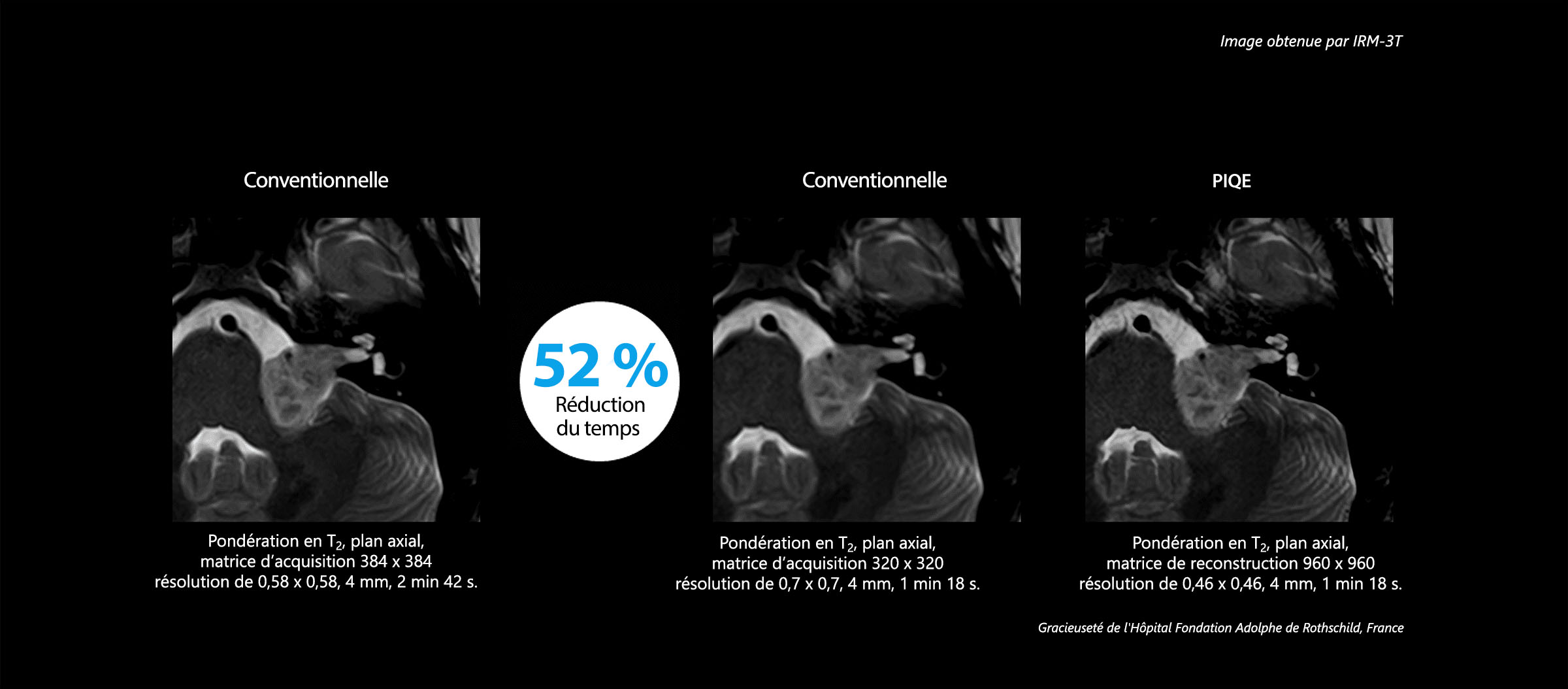

Cerveau

Coupe axiale pondérée en T 2 du cerveau.

Comme ce cas est acquis à l’aide d’un système 3T, l'augmentation de la matrice au-delà de 512 × 512 se traduira par un mauvais rapport signal/bruit et un contraste réduit.

PIQE a été appliqué après réduction de la matrice pour améliorer le rapport signal/bruit et raccourcir davantage le temps d'acquisition. En conséquence, le temps d'acquisition a été réduit de 53 % tout en conservant une résolution élevée.

×

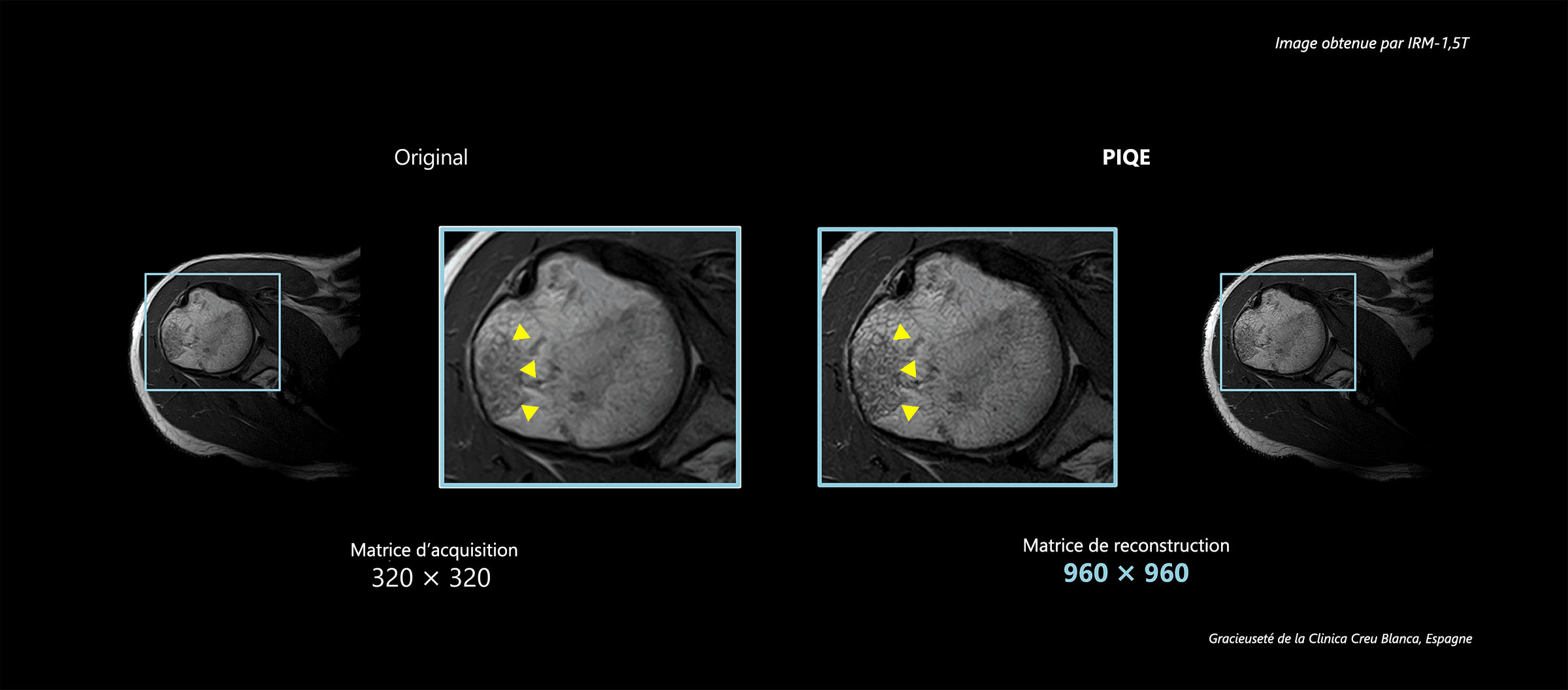

Musculosquelettique

Coupe axiale pondérée PD de l’épaule.

PIQE est en mesure de capturer la structure dans ses détails les plus fins avec une résolution trois fois supérieure.

Piqe Clinical Gallery Musculosquelettique 1

×

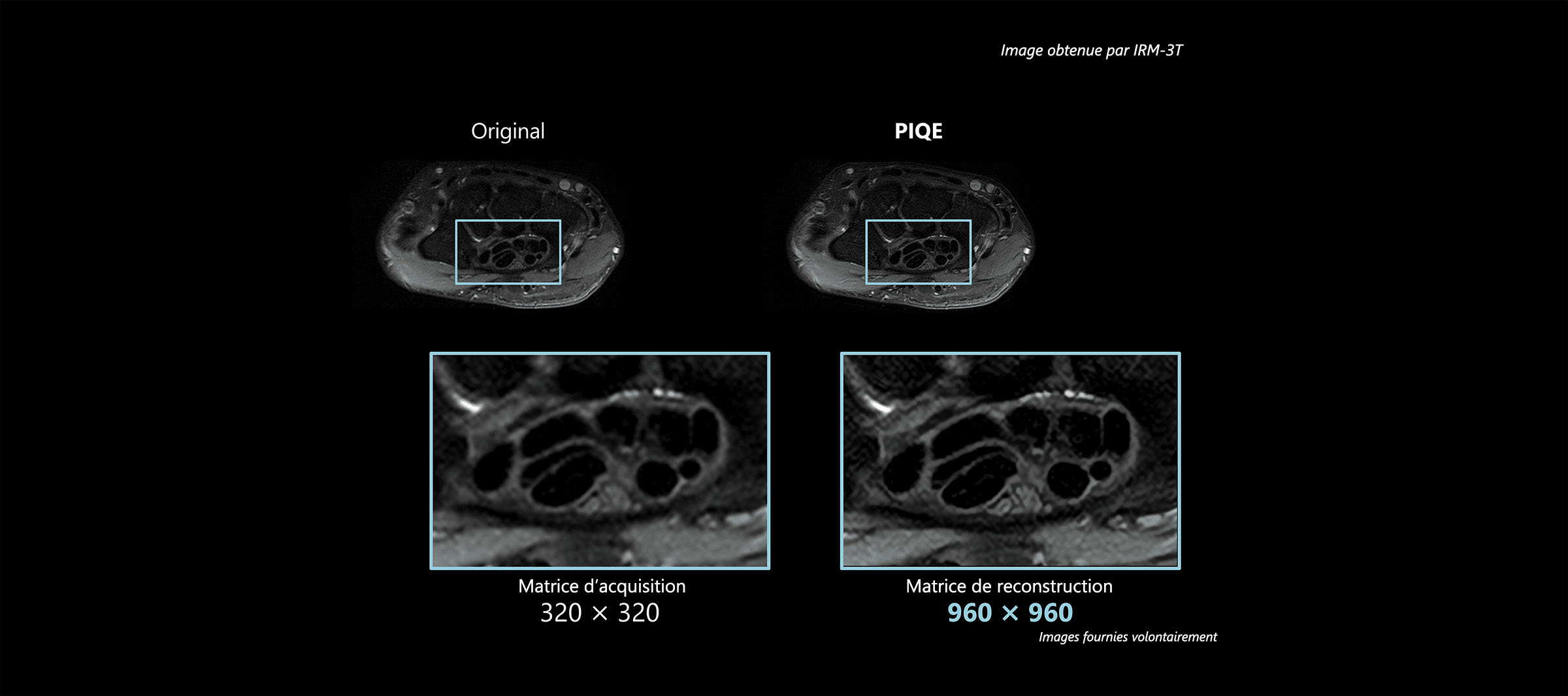

Musculosquelettique

Coupe axiale pondérée en PD Fat Sat du nerf médian.

En utilisant une bobine moyenne 16ch Flex SPEEDER avec une matrice d’acquisition de 320 x 320, l'imagerie peut être réalisée en environ trois minutes. Les structures autour du nerf médian peuvent être clairement identifiées.

Temps d'acquisition : 3 min 14 s.

×

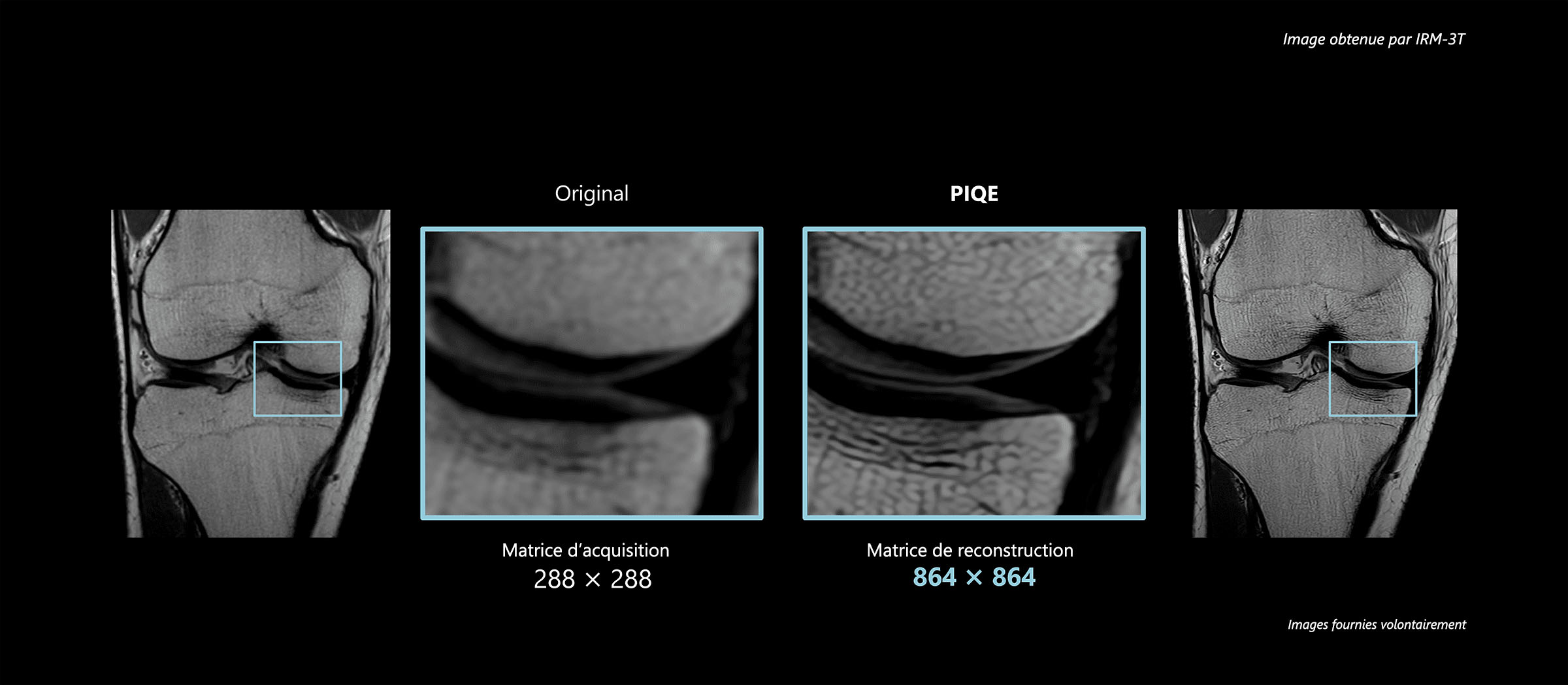

Musculosquelettique

Coupe coronale pondérée PD du genou.

Traditionnellement, il fallait beaucoup de temps pour obtenir des images à plus haute résolution dans la région musculosquelettique. Avec PIQE, des images de résolution supérieure peuvent être obtenues avec un temps d'acquisition réaliste. PIQE délimite clairement les structures fines autour du cartilage et du ménisque. Coupe coronale pondérée PD du genou.

Piqe Clinical Gallery Musculosquelettique 3

×

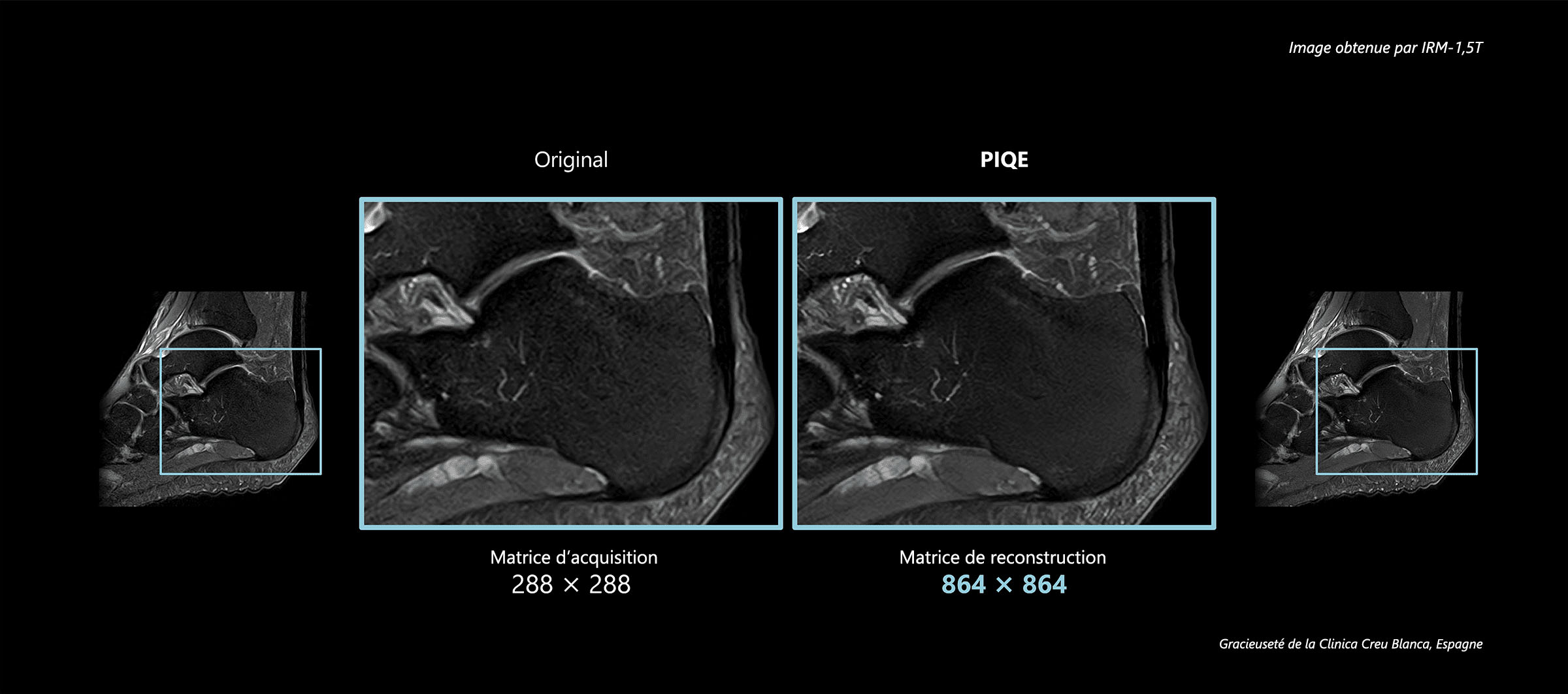

Musculosquelettique

Coupe sagittale pondérée PD Fat Sat de la cheville.

Il s'agit d'une image FS PDw du talon, PIQE capturant la structure dans les détails les plus fins à une résolution trois fois supérieure.

Piqe Clinical Gallery Musculosquelettique 4

×

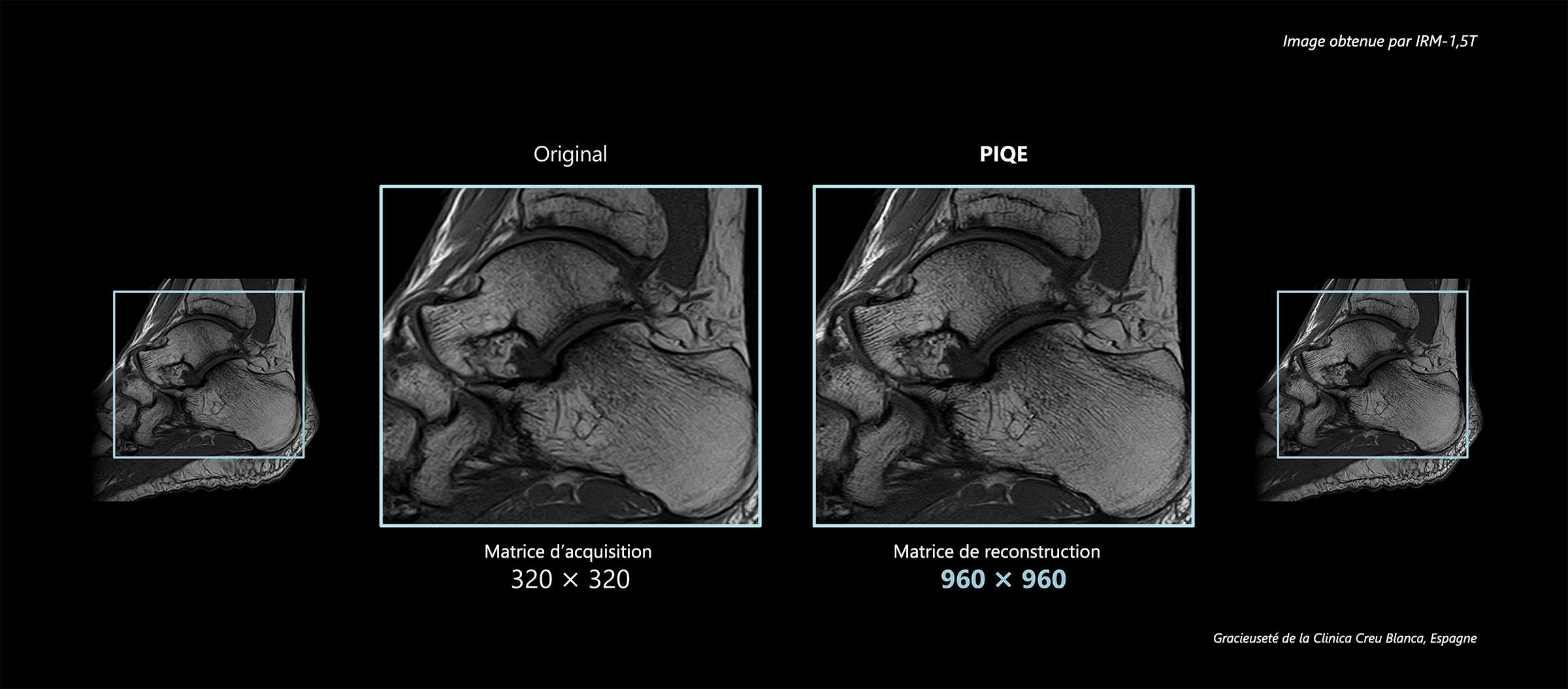

Musculosquelettique

Coupe sagittale pondérée en T 1 de la cheville.

Il s'agit d'une image T1w du talon, PIQE capturant la structure avec beaucoup plus de détails à une résolution trois fois supérieure.

Piqe Clinical Gallery Musculosquelettique 5

×

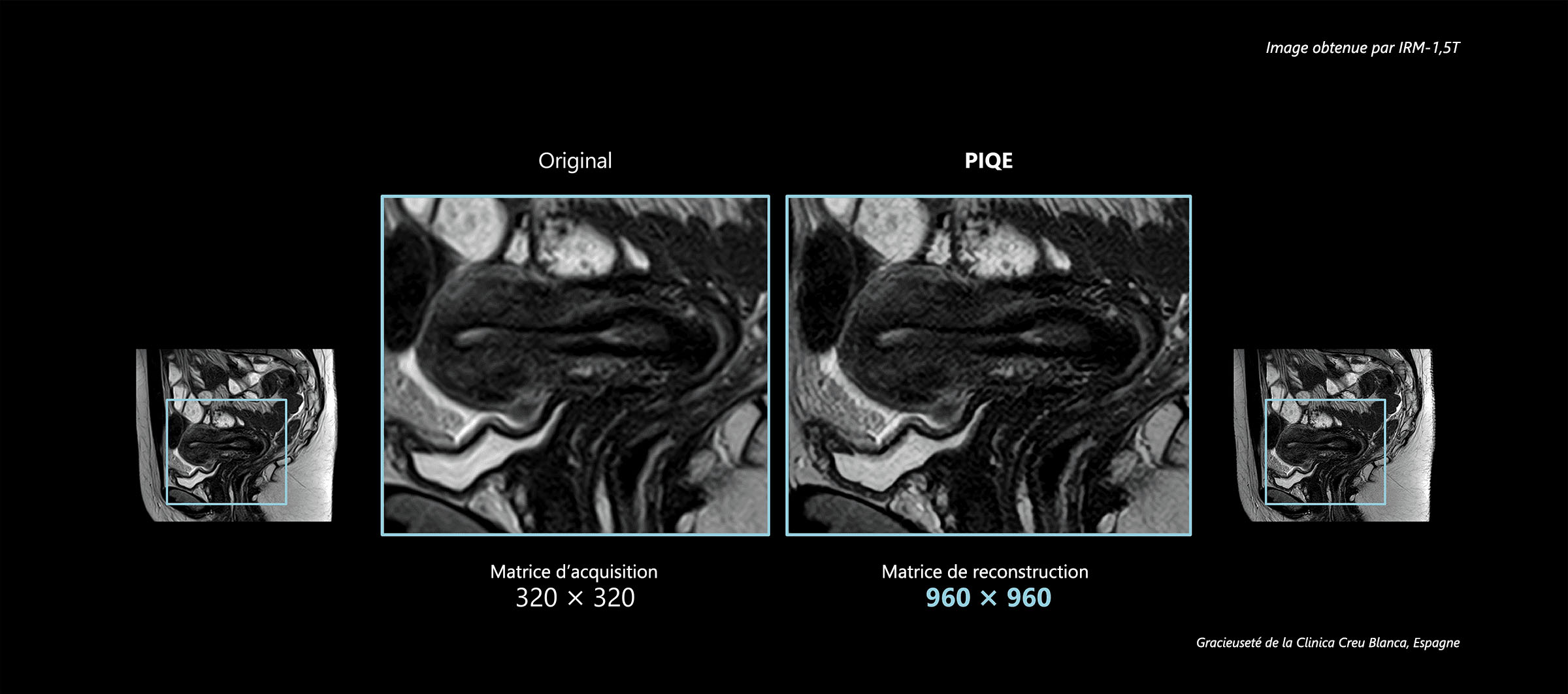

Bassin

Coupe sagittale pondérée en T 2 du bassin.

PIQE est en mesure de capturer la structure dans ses détails les plus fins avec une résolution trois fois supérieure.

×

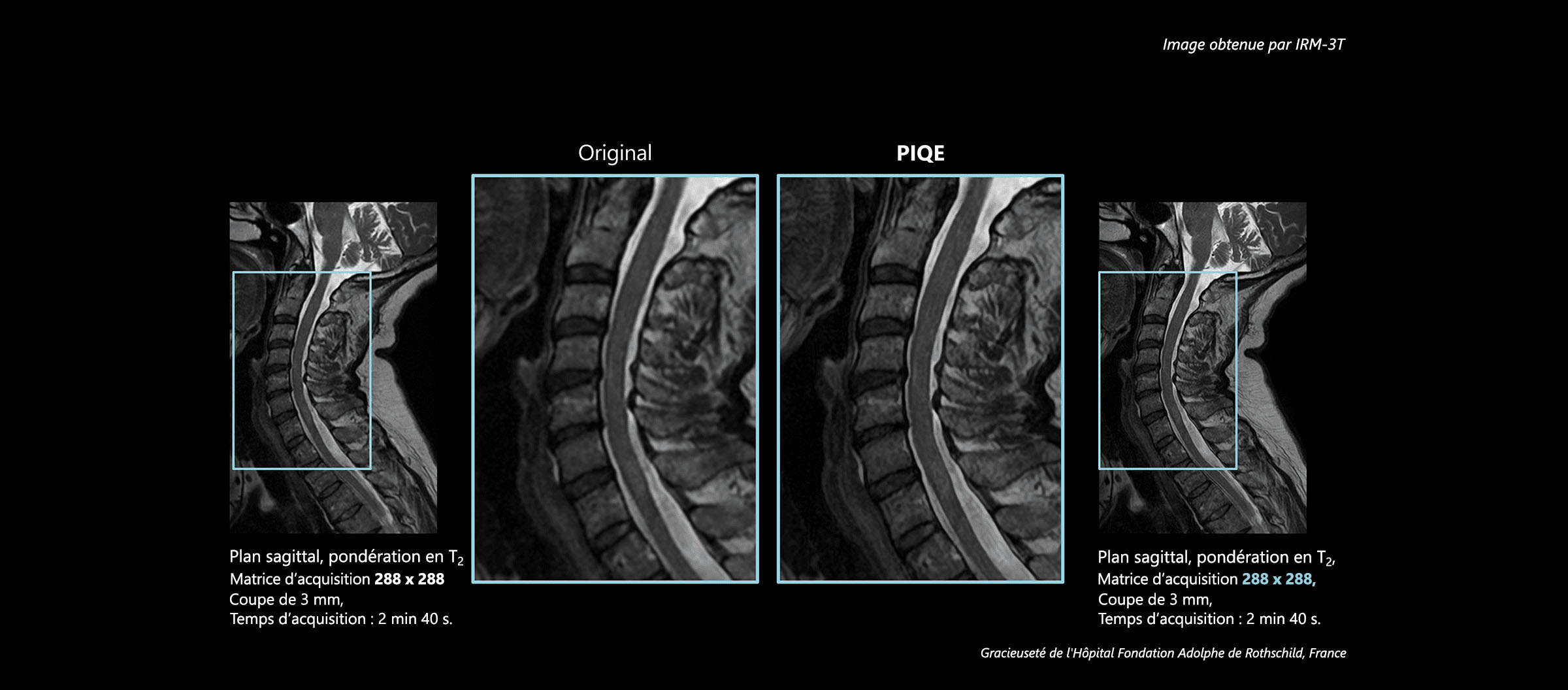

Colonne vertébrale

Coupe sagittale pondérée en T 2 de la colonne cervicale.

L'image d'origine est une matrice 288 avec une épaisseur de coupe de 3 mm et une résolution relativement faible, ce qui se traduit par un rapport signal/bruit élevé.

La reconstruction PIQE peut d’obtenir des images de haute qualité dans des temps d'acquisition acceptables.

Piqe Clinical Gallery Colonne vertébrale

×

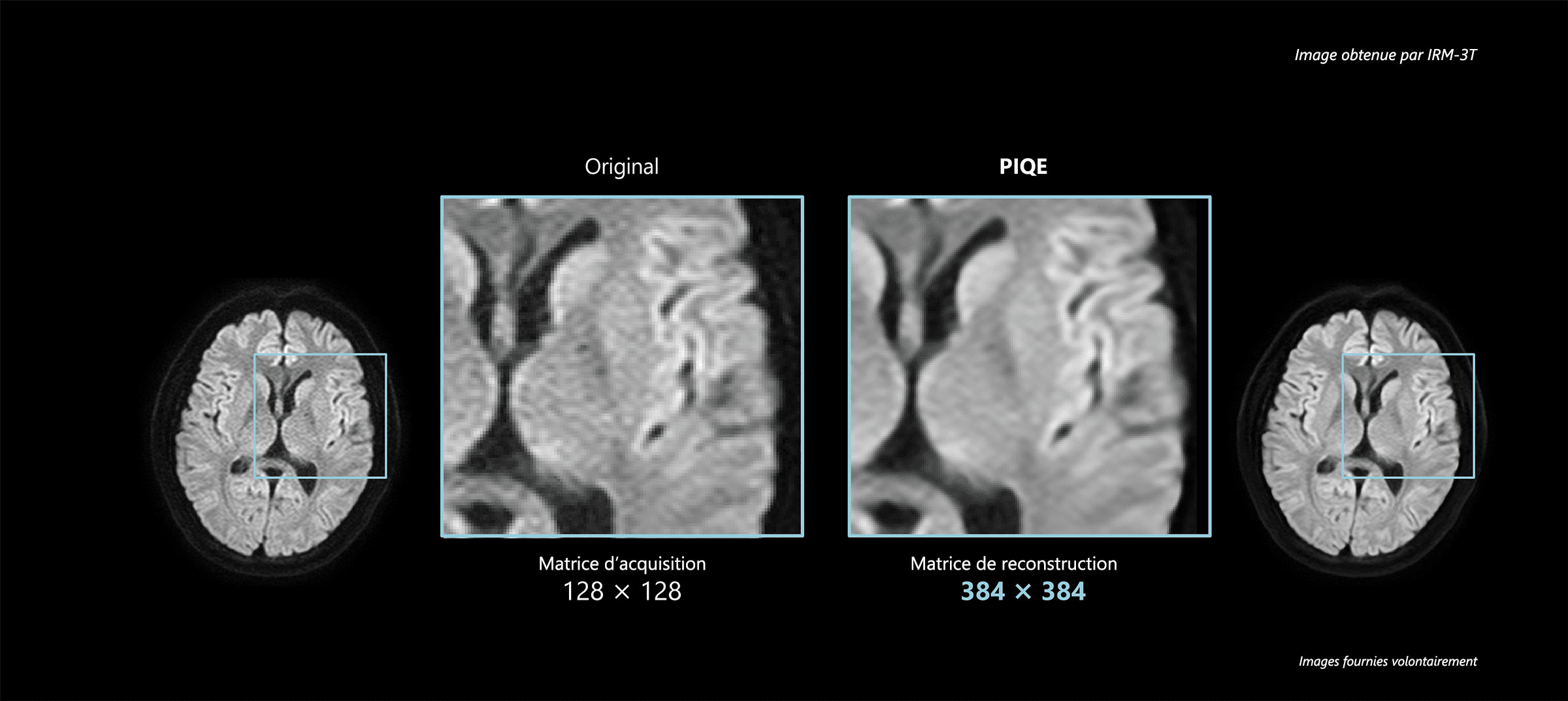

Cerveau

Coupe axiale en T 2 FE2D*.

Image fournie volontairement avec PIQE adaptée à la séquence SEEPI DWI.

PIQE est en mesure de capturer la structure dans ses détails les plus fins avec une résolution trois fois supérieure.

×

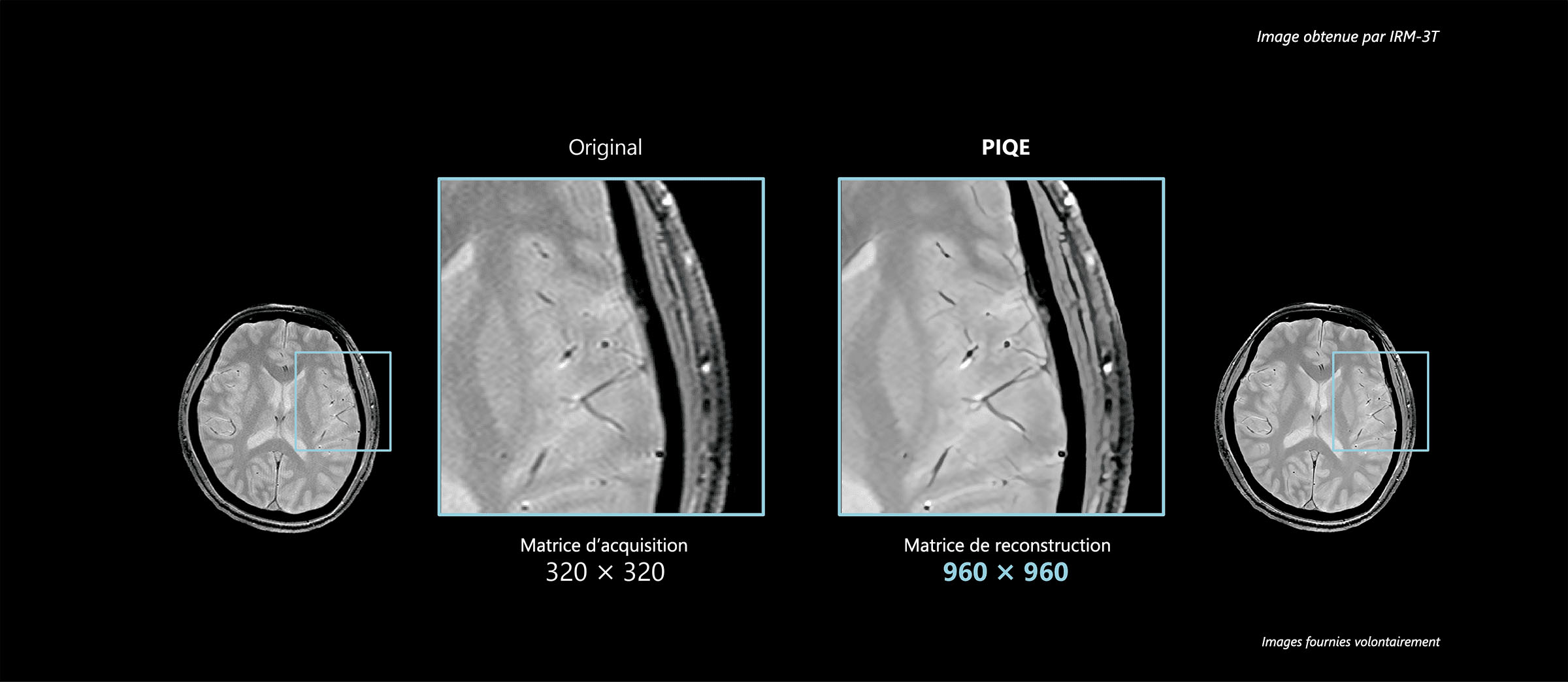

Cerveau

Coupe axiale en T 2 FE2D*.

Image fournie volontairement avec PIQE adaptée à la séquence FE2D T 2 *.

Les artefacts de bourdonnement sont réduits par la reconstruction PIQE.

×
